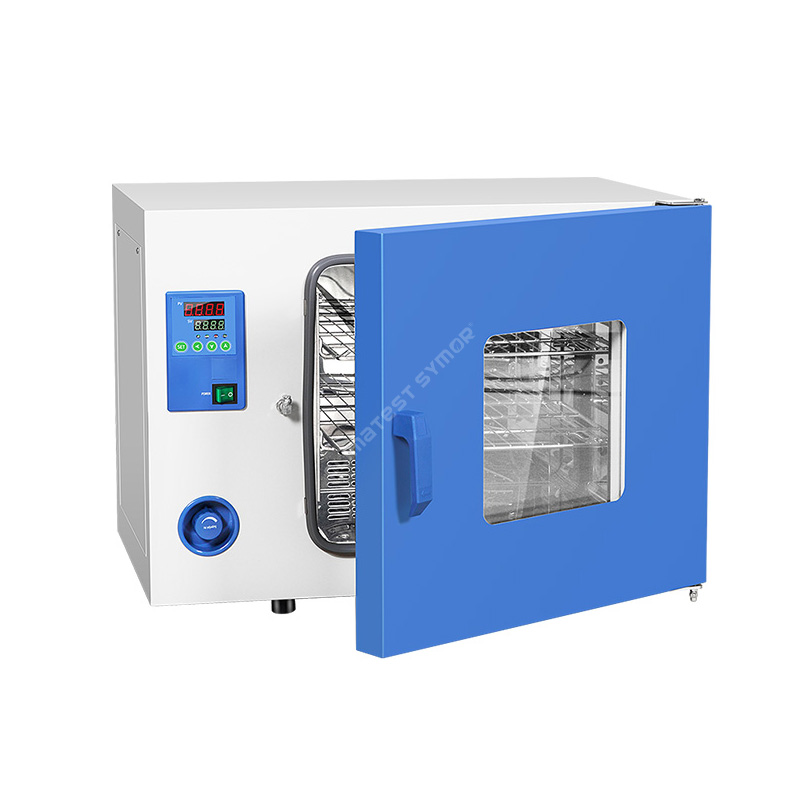

گرم ہوا کی گردش کو خشک کرنے والا اوون ایک جدید لیبارٹری خشک کرنے والا اوون ہے، یہ چیمبر کے ذریعے ہوا کو زبردستی داخل کرنے کے لیے ایک سینٹری فیوگل پنکھے کا استعمال کرتا ہے، اور یکساں درجہ حرارت کو برقرار رکھتے ہوئے خشک ہونے کے اوقات کو تیز کرنے کے لیے مضبوط ہوا کا بہاؤ پیدا کرتا ہے۔ یہ اوون بہت توانائی کے حامل ہوتے ہیں، کیونکہ ہوا مسلسل گردش اور دوبارہ گرم ہوتی ہے، جس سے درجہ حرارت کو برقرار رکھنے کے لیے درکار توانائی کی مقدار کم ہو جاتی ہے۔
ماڈل: TG-9053A
صلاحیت: 50L
اندرونی طول و عرض: 420*350*350 ملی میٹر
بیرونی طول و عرض: 700*530*515 ملی میٹر
تفصیل
گرم ہوا کی گردش کو خشک کرنے والا اوون مصنوعات کو موثر اور یکساں طور پر بیک کرنے کے لیے گرم ہوا کا بہاؤ استعمال کرتا ہے۔ تندور میں عام طور پر حرارتی عنصر، درجہ حرارت پر قابو پانے کا نظام، اور ایک پنکھا ہوتا ہے جو پورے چیمبر میں گرم ہوا کو گردش کرتا ہے۔ پنکھا گرمی کو یکساں طور پر تقسیم کرنے میں مدد کرتا ہے، اس بات کو یقینی بناتا ہے کہ مصنوعات کو اتنی ہی حرارت ملے۔
تفصیلات
ماڈل |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
صلاحیت |
25L |
35L |
50L |
80L |
105L |
135L |
200L |
225L |
اندرونی مدھم۔ (W*D*H)mm |
300*300*270 |
340*325*325 |
420*350*350 |
450*400*450 |
550*350*550 |
550*450*550 |
600*550*600 |
600*500*750 |
بیرونی مدھم۔ (W*D*H)mm |
585*480*440 |
625*510*495 |
700*530*515 |
735*585*620 |
835*530*725 |
835*630*730 |
885*730*795 |
890*685*930 |
درجہ حرارت کی حد |
RT+10°C ~ 200°C |
|||||||
درجہ حرارت کا اتار چڑھاؤ |
± 1.0°C |
|||||||
درجہ حرارت کی قرارداد |
0.1°C |
|||||||
درجہ حرارت کی یکسانیت |
±2.5% (ٹیسٹ پوائنٹ @100°C) |
|||||||
شیلف |
2 پی سی ایس |
|||||||
ٹائمنگ |
0~ 9999 منٹ |
|||||||
بجلی کی فراہمی |
AC220V 50HZ |
|||||||
وسیع درجہ حرارت |
+5°C~40°C |
فیچر
• یکساں درجہ حرارت کنٹرول
• فوری طور پر گرم اور خشک نمونے، نمونوں کو 200°C تک گرم کرنے کے قابل
• سٹینلیس سٹیل sus#304 اندرونی تندور اور پاؤڈر لیپت سٹیل پلیٹ بیرونی تندور، سنکنرن مزاحم
• کم توانائی کی کھپت، لاگت کی بچت
• PID digtal ڈسپلے کنٹرولر آپ کو درست اور قابل اعتماد درجہ حرارت کنٹرول لاتا ہے۔

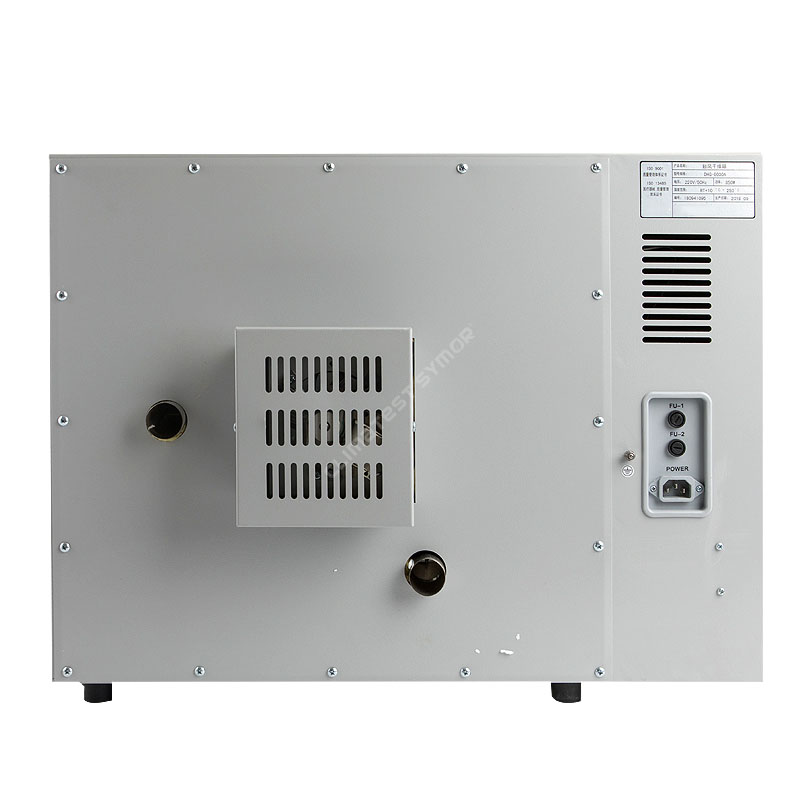

ساخت
گرم ہوا کی گردش کو خشک کرنے والا تندور عام طور پر درج ذیل اجزاء پر مشتمل ہوتا ہے۔
• اندرونی تندور: سٹینلیس سٹیل SUS#304 سے بنا
• موصلیت: بہترین شیشے کی اون سے بنا ہوا، تندور سے گردونواح میں گرمی کے نقصان کو کم کرنے کے لیے۔
حرارتی عنصر: تندور کے اندر حرارت پیدا کرتا ہے۔
سرکولیشن پنکھا: تندور کے اندر گرم ہوا گردش کرتا ہے۔
• ایئر ڈکٹ: ایئر ڈکٹ کو پنکھے کے ساتھ مربوط کیا جاتا ہے، یہ اس بات کو یقینی بناتا ہے کہ تندور میں گرم ہوا مسلسل گزرتی رہے۔
• درجہ حرارت کا سینسر: تندور کے اندر درجہ حرارت کی پیمائش کرتا ہے۔
• کنٹرول سسٹم: خشک کرنے کے عمل کے درجہ حرارت اور وقت کو منظم کرتا ہے۔
آپریشن میں، حرارتی عنصر ہوا کو گرم کرتا ہے، پھر ہوا کو پنکھے کے ذریعے ایئر ڈکٹ کے ذریعے اوون کے چیمبر میں منتقل کیا جاتا ہے، اور آخر میں ایگزاسٹ کے ذریعے باہر نکل جاتا ہے۔ یہ پورا عمل مواد کی یکساں حرارت اور خشک ہونے کو یقینی بناتا ہے۔
درخواست
گرم ہوا کی گردش کو خشک کرنے والا تندور عام طور پر الیکٹرانکس مینوفیکچرنگ انڈسٹری میں استعمال کیا جاتا ہے، الیکٹرانک اجزاء سے نمی کو ہٹانے اور ان کی شیلف زندگی کو بحال کرنے کے لیے۔
یہاں کچھ مثالیں ہیں کہ الیکٹرانک مینوفیکچرنگ میں خشک کرنے والے اوون کیسے لگائے جاتے ہیں:
سرفیس ماؤنٹ ٹیکنالوجی (SMT): ایس ایم ٹی کے عمل کے دوران، الیکٹرانک اجزاء کو پی سی بی (پرنٹ شدہ سرکٹ بورڈ) پر پک اینڈ پلیس مشین کا استعمال کرتے ہوئے نصب کیا جاتا ہے۔ اجزاء رکھنے کے بعد، بورڈز ریفلو اوون سے گزرتے ہیں جہاں پرزوں کو بورڈ سے جوڑنے کے لیے سولڈر پیسٹ کو پگھلا دیا جاتا ہے۔ چونکہ اجزاء اور بورڈ عمل کے دوران نمی جذب کر سکتے ہیں، اس لیے خشک کرنے والے تندور کا استعمال کسی بھی اضافی نمی کو دور کرنے اور نمی کے داخل ہونے کی وجہ سے ممکنہ ناکامی کو روکنے کے لیے کیا جاتا ہے۔
ویو سولڈرنگ: ویو سولڈرنگ میں پی سی بی کے نچلے حصے کو پگھلے ہوئے سولڈر کے تالاب کے اوپر سے گزرنا شامل ہے، جو پی سی بی اور الیکٹرانک اجزاء کے درمیان ٹھوس جوڑ بناتا ہے۔ لہر سولڈرنگ سے پہلے، پی سی بی کو پانی میں گھلنشیل بہاؤ سے دھویا جاتا ہے تاکہ بورڈ سے کسی بھی آکسیکرن کو دور کیا جا سکے۔ پھر پی سی بی کو خشک کرنے والے تندور میں سے گزرا جاتا ہے تاکہ لہر سولڈرنگ سے پہلے باقی نمی کو دور کیا جا سکے تاکہ سولڈرنگ کے عمل کے دوران آکسیڈیشن آلودگی میں تبدیل نہ ہو۔
پاٹنگ اور انکیپسولیشن: الیکٹرانک ڈیوائسز کو نمی سے بچانے کے لیے، یہ عام بات ہے کہ آلے کو کسی برتن یا انکیپسولیشن مواد سے کوٹ کریں جو واٹر پروف ہو۔ ان مواد میں عام طور پر علاج کرنے کا عمل ہوتا ہے جس کے لیے مواد کے مکمل علاج کو یقینی بنانے کے لیے اعلی درجہ حرارت پر بیکنگ کی ضرورت ہوتی ہے۔ اس میں آلے کو خشک کرنے والے تندور میں ڈالنا شامل ہے تاکہ برتن یا انکیپسولیشن مواد کو ٹھیک کیا جاسکے۔
سولڈر پیسٹ ایپلی کیشن: سولڈر پیسٹ عام طور پر ریفلو سولڈرنگ سے پہلے الیکٹرانک اجزاء کو پی سی بی سے منسلک کرنے کے لیے استعمال کیا جاتا ہے۔ پیسٹ دھاتی ذرات اور بہاؤ سے بنا ہوتا ہے جو پیسٹ کی شکل میں مل جاتا ہے۔ چونکہ سولڈر پیسٹ نمی جذب کرتا ہے، اس لیے استعمال کرنے سے پہلے پیسٹ کو خشک کرنا ضروری ہے۔ بیکنگ اوون کا استعمال سولڈر پیسٹ سے نمی کو دور کرنے کے لیے کیا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ یہ صحیح طریقے سے چل رہا ہے اور کمزور سولڈر جوڑوں کا سبب نہیں بنتا ہے۔
جدید الیکٹرانکس مینوفیکچرنگ میں گرم ہوا کی گردش کو خشک کرنے والے اوون ضروری ہیں۔ یہ اوون مینوفیکچرنگ کے عمل کے مختلف مراحل سے نمی کو ہٹا کر ممکنہ الیکٹرانک ناکامی سے بچنے میں مدد کرتے ہیں۔
الیکٹرانک اجزاء کو خشک کرنے والے تندور میں بیک کرنا
گرم ہوا کی گردش کو خشک کرنے والا تندور ہیٹنگ کے ذریعے الیکٹرانک حصوں سے نمی کو دور کرنے کا کام کرتا ہے۔ تندور ایک کنٹرول شدہ درجہ حرارت کا ماحول فراہم کرتا ہے، یہ ضرورت کے مطابق قابل ترتیب ہے۔ تندور 50 ° C سے 150 ° C تک مختلف درجہ حرارت کی حدود میں کام کرتا ہے۔
بیکنگ کے عمل میں کئی گھنٹے لگتے ہیں، اور اس وقت کے دوران، الیکٹرانک اجزاء کنٹرول شدہ ماحول کے سامنے آتے ہیں۔ یہ اجزاء کے ذریعے جذب ہونے والی نمی کو بخارات بننے دیتا ہے، لیکن پھر بھی اجزاء کو نقصان نہیں پہنچاتا۔
بیکنگ کا عمل مکمل ہونے کے بعد، تھرمل جھٹکے سے بچنے کے لیے الیکٹرانک حصوں کو آہستہ آہستہ ٹھنڈا ہونا چاہیے۔ اس کے بعد بیکڈ اجزاء کو نمی سے پاک پیکیجنگ میں بند کر دیا جاتا ہے تاکہ نمی کو دوبارہ جذب نہ ہو سکے۔
مجموعی طور پر، گرم ہوا کی گردش کو خشک کرنے والا تندور آپ کے الیکٹرانک اجزاء کی فرش لائف کو بحال کرنے اور آپ کی پیداواری کارکردگی کو بہت بہتر بنانے کے لیے ایک بہترین انتخاب ہے۔
