کم نمی کنٹرول خشک کابینہ

تفصیل

<1%RH کم نمی کو کنٹرول کرنے والی خشک الماریاں بنیادی طور پر ہائی نمی کی حساسیت کی سطحوں (MSL) کے تحت درجہ بند الیکٹرانک اجزاء کے لیے ڈیزائن کی گئی ہیں—خاص طور پر لیول 4, 5, 5a, اور 6۔ یہ انتہائی کم نمی والی اسٹوریج کیبنٹ مستقل طور پر برقرار رکھنے کی صلاحیت رکھتی ہیں، IP/JC کے ساتھ بین الاقوامی معیار کے مطابق ماحول کو برقرار رکھنے کی صلاحیت رکھتے ہیں J-STD-033۔

 کم نمی کنٹرول خشک کابینہ: تفصیلات

کم نمی کنٹرول خشک کابینہ: فیچر

▸متعلقہ نمی: <1%RH، ایم ایس ایل 4، 5، 5a، اور 6 کے لیے انتہائی کم نمی والے ذخیرہ کرنے کا حل پیش کرتا ہے۔

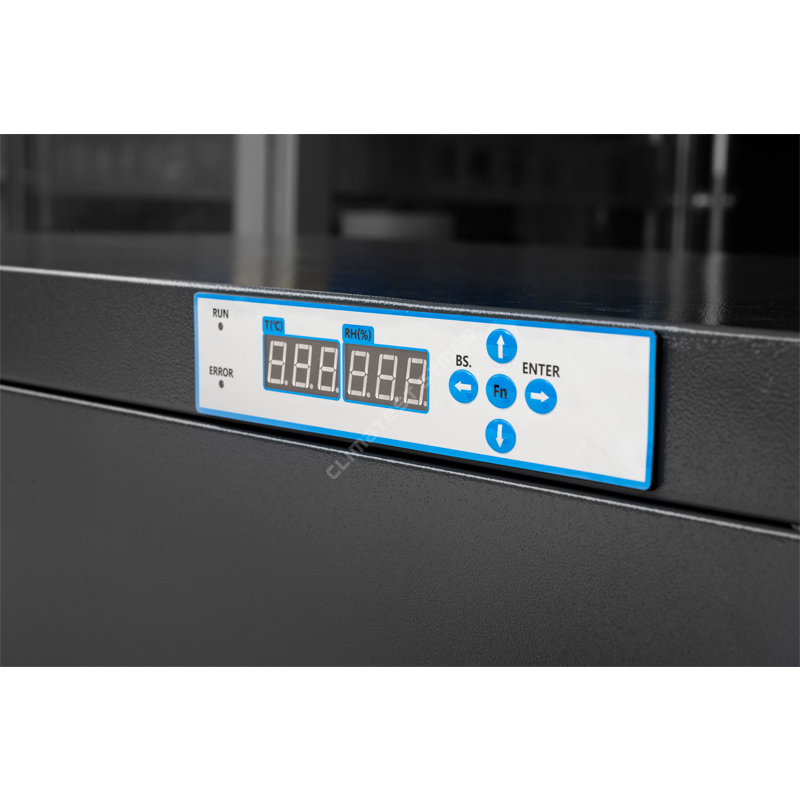

▸ڈیجیٹل ڈسپلے: مائیکرو کمپیوٹر کے زیر کنٹرول LED HD ڈسپلے، صارف دوست RH سیٹنگ، ریئل ٹائم مانیٹرنگ۔

▸ESD-محفوظ: سطح مخالف جامد مزاحمت 10⁵–10⁹ Ω۔

▸ سایڈست شیلف: اونچائی ایڈجسٹ، مختلف سائز کے اجزاء کو پورا کرتی ہے۔

▸میموری فنکشن: بجلی کی بندش کے بعد دوبارہ ترتیب دینے کی ضرورت نہیں۔

▸ توانائی کی بچت: انتہائی موثر نمی کنٹرول کو برقرار رکھتے ہوئے بجلی کی بچت۔

dehumidify کرنے کے لئے کس طرح؟

<1%RH کم نمی کو کنٹرول کرنے والی خشک الماریوں کا dehumidifying اصول ہے "فزیکل جذب بذریعہ مالیکیولر sieves + cyclic regeneration" (سب سے زیادہ قابل اعتماد طریقہ)، عام TE کولنگ ڈرائی کیبنٹ اتنی کم نمی کی سطح تک نہیں پہنچ سکتی۔

جذب کرنے کا عمل: مالیکیولر چھلنی کو کابینہ میں جذب کرنے والے مواد کے طور پر استعمال کیا جاتا ہے۔ ان چھلنی میں نانوسکل مائکرو پورس کا ایک وسیع نیٹ ورک نمایاں ہے جو ہوا سے پانی کے مالیکیولز کو جذب کرتا ہے — جیسے پانی کو جذب کرنے والے سپنج کی طرح۔ ایک پنکھا خشک اکائیوں میں مرطوب ہوا کھینچتا ہے، جہاں پانی کے مالیکیول جسمانی جذب سے گزرتے ہیں، اور خشک ہوا بعد میں کابینہ کے اندرونی حصے میں واپس آ جاتی ہے۔

تخلیق نوعمل:ایک بار جب سالماتی چھلنی جذب سنترپتی تک پہنچ جاتی ہے، نظام خود بخود کم درجہ حرارت کو گرم کرنا شروع کر دیتا ہے تاکہ جذب شدہ پانی کے مالیکیولوں کو پانی کے بخارات میں تبدیل کیا جا سکے، جسے پھر کابینہ سے نکال دیا جاتا ہے۔ سالماتی چھلنی اس طرح اس کی نمی جذب کرنے کی صلاحیت کو بحال کرتی ہے۔

<1%RH کم نمی کو کنٹرول کرنے والی خشک الماریاں جدید ٹیکنالوجی کو اپناتی ہیں، بشمول سوئٹزرلینڈ سے درآمد شدہ رشتہ دار نمی (RH) اور درجہ حرارت کے سینسر، اندرونی ماحول کے عین مطابق کنٹرول اور نگرانی کو یقینی بنانے کے لیے، نمی سینسر کی درستگی +/-2%RH ہے۔ ایک مستحکم، کم نمی والے ماحول کو برقرار رکھنے کے ذریعے، خشک الماریاں حساس اشیاء کو نمی کے نقصان دہ اثرات، جیسے سنکنرن، سڑنا اور انحطاط سے مؤثر طریقے سے بچاتی ہیں۔

ایس ایم ٹی اسمبلی میں کم نمی کنٹرول خشک کابینہ

SMT (سرفیس ماؤنٹ ٹیکنالوجی) انڈسٹری میں، <1%RH ڈرائی کیبنٹ کا بنیادی اطلاق نمی کے حساس آلات (MSDs) کا خصوصی انتظام اور کنٹرول ہے، اس بات کو یقینی بناتا ہے کہ وہ ریفلو سولڈرنگ سے پہلے بالکل خشک رہیں، اس طرح "پاپ کارن اثر" کی وجہ سے ہونے والے اجزاء کو پہنچنے والے نقصان کو روکتا ہے۔

فلور لائف سے مراد وہ زیادہ سے زیادہ قابل اجازت وقت ہے جو ایک MSD (نمی سے متعلق حساس ڈیوائس) ایک معیاری فیکٹری ماحول (≤30°C / 60% RH) میں رہ سکتا ہے، نمی کی رکاوٹ والے ویکیوم بیگ سے ہٹائے جانے کے بعد، جبکہ پلیسمنٹ اور ری فلو سولڈرنگ کے لیے بھی محفوظ رہتا ہے۔

درخواست کا طریقہ: ایک بار جب MSL لیول 4–6 اجزاء کو ان کے ویکیوم بیگز سے ہٹا دیا جائے تو، اگر ماؤنٹنگ اور ری فلو سولڈرنگ کے عمل مخصوص فلور لائف کے اندر مکمل نہیں ہوتے ہیں، تو انہیں فوری طور پر <1% RH ڈرائی اسٹوریج کیبنٹ میں رکھا جانا چاہیے۔ <1% RH کے اس انتہائی کم نمی والے ماحول میں، اجزاء کی نمی جذب کرنے کا عمل مؤثر طریقے سے "موقوف" ہو جاتا ہے اور فرش کی باقی ماندہ زندگی ختم ہو جاتی ہے، خشک کابینہ کو پہلے سے بیکنگ کا احساس نہیں ہوتا، جسے براہ راست استعمال کے لیے لائن پر لوڈ کیا جا سکتا ہے، اس طرح پیداواری کارکردگی میں نمایاں اضافہ ہوتا ہے۔

ریئل ٹائم نمی پروفائل(محیطی نمی 60% RH، کوئی بوجھ نہیں):

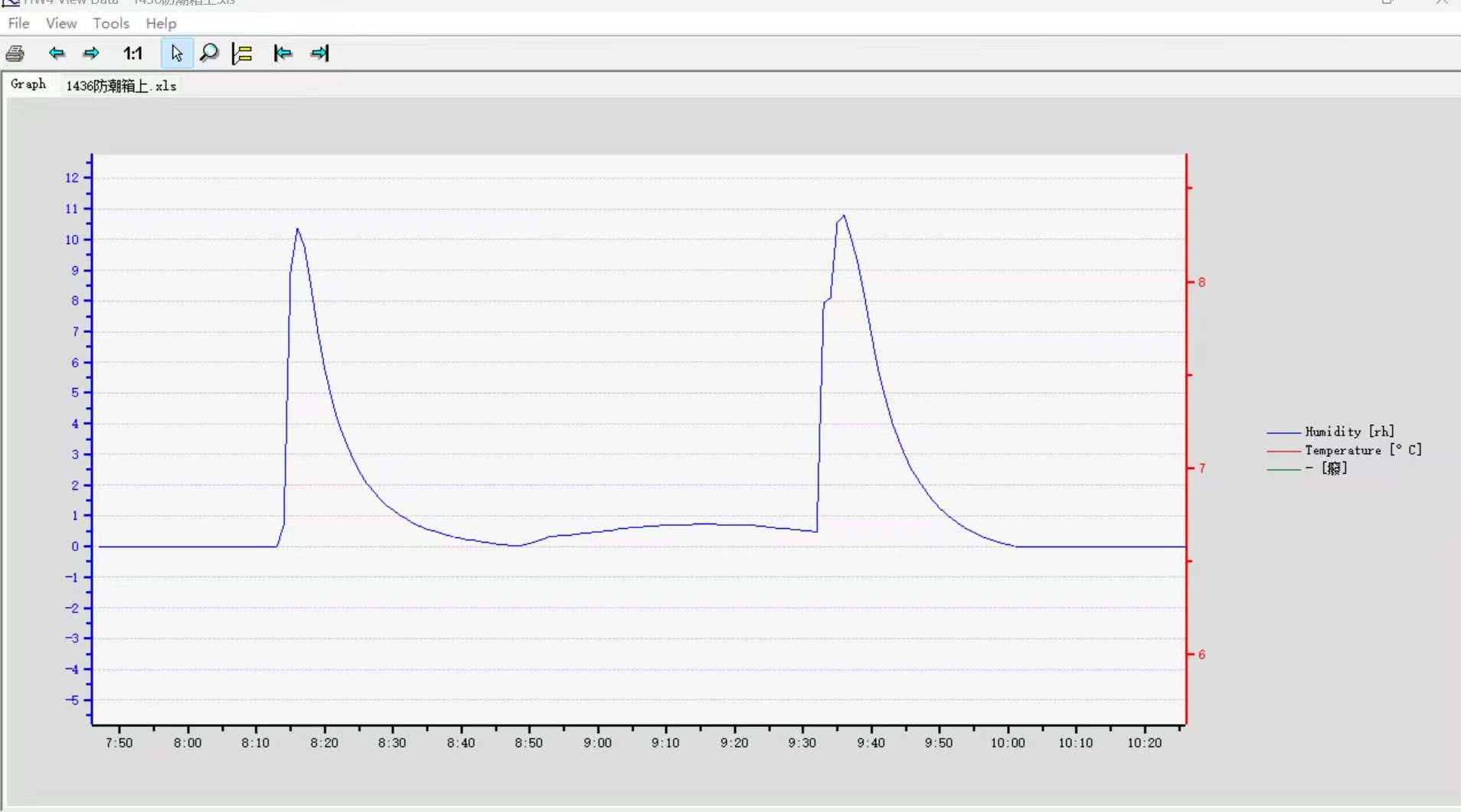

ہر بار 30 سیکنڈ کے لیے دروازہ کھولیں، پھر بند کریں:

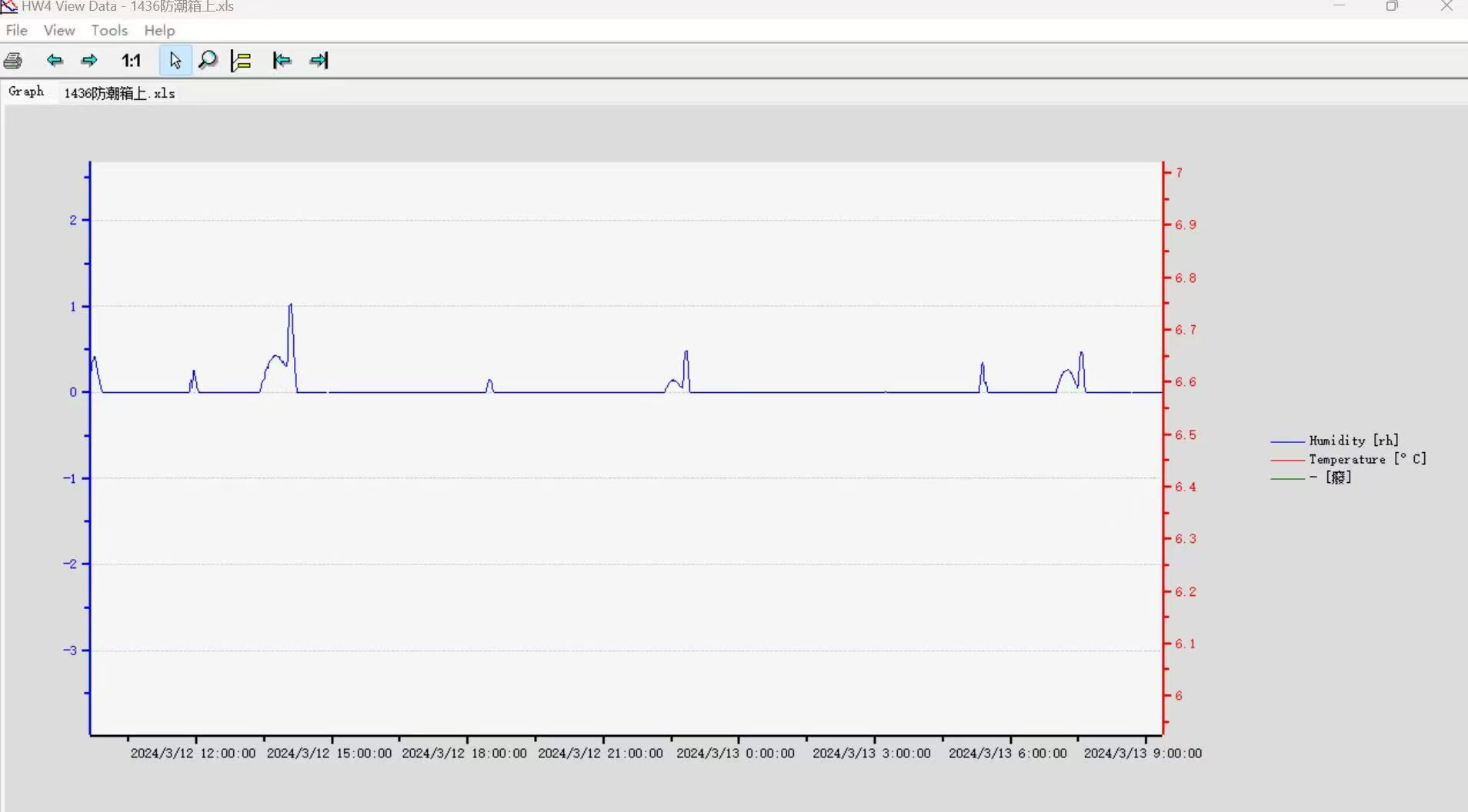

دروازہ کھولے بغیر طویل مدتی اسٹوریج:

شپنگ سے پہلے ریئل ٹائم نمی کی پیمائش

ہم باہر بھیجنے سے پہلے <1%RH ڈرائی کیبنٹ کی دوبارہ پیمائش کرنے اور انشانکن سرٹیفکیٹ جاری کرنے کے لیے اعلی درستگی والے Rotronics ہائیگرو میٹر کا استعمال کرتے ہیں، ہم ہر کیبنٹ کو احتیاط سے ڈیبگ کرتے ہیں اور یقینی بناتے ہیں کہ ہر چیز گاہک کے ہاتھ میں پہنچنے کے بعد اچھی طرح سے کام کرتی ہے، یہ بھی ایک ذمہ داری ہے، کوالٹی کنٹرول کے بارے میں سائمور کے خدشات اور کسٹمرز کے تاثرات کو دہرانے کی وجہ یہ ہے کہ ہم کیوں ڈرائی کیبنٹ استعمال کرتے ہیں احکامات

کم نمی والی خشک الماریاں اور نائٹروجن کیبنٹ کے درمیان فرق:

▸کم نمی خشک کرنے والی الماریاں ڈیہومیڈیفائی کرنے کے لیے خشک اکائیوں کا استعمال کرتی ہیں، کوئی استعمال کی اشیاء نہیں، کوئی متبادل نہیں، اور وہ نمی جذب کرتے ہیں اور اسے خود بخود باہر کی طرف خارج کر دیتے ہیں۔

▸نائٹروجن صاف کرنے والی الماریاں کم نمی اور کم آکسیجن لیول اسٹوریج ایپلی کیشن تک پہنچنے کے لیے نائٹروجن گیس کا استعمال کرتی ہیں، N2 گیس قابل استعمال ہے۔

<1%RH کم نمی کنٹرول خشک الماریاں: درخواست

▸سیمک کنڈکٹر اور الیکٹرانکس مینوفیکچرنگ:

. Wafers/Chips/BGAs/PCBs: نمی سے حساس اجزاء کے لیے نمی کی حساسیت کی سطح (MSL) 2a سے 5a تک، سولڈرنگ کے دوران اندرونی نمی کے تیز بخارات کی وجہ سے ہونے والے "پاپ کارن اثر" (اندرونی کریکنگ) کو روکتا ہے۔

. Photoresists/Fluxes: نمی جذب کے نتیجے میں کارکردگی میں کمی کو روکتا ہے۔

▸پریسیژن آپٹکس اور انسٹرومینٹیشن

. اعلی صحت سے متعلق لینس / لیپت آپٹکس / فائبر اختتامی چہرے

1% سے کم RH کم نمی کو کنٹرول کرنے والی خشک الماریوں کے بارے میں مزید تفصیلات کے لیے، براہ کرم ہماری ویب سائٹ www.climatestsymor.com دیکھیں، یا sales@climatestsymor.com پر ای میل بھیجیں۔ ہم آپ کو جلد از جلد جواب دیں گے اور ممکنہ تعاون کا خیرمقدم کریں گے۔
