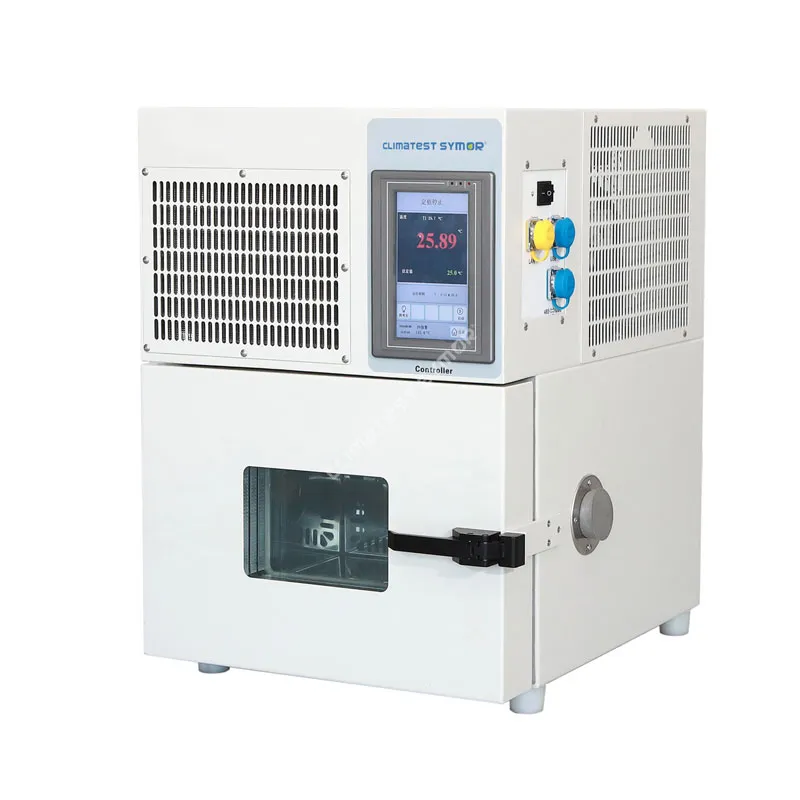

A چھوٹا درجہ حرارت ٹیسٹ چیمبربالکل وہی تھرمل اسٹریس اسکریننگ کی صلاحیتیں فراہم کرتا ہے جیسا کہ فرش پر کھڑے ٹمپریچر چیمبر، لیکن ایسے فٹ پرنٹ کے اندر جو بینچ ٹاپ پر یا ہجوم والی لیب میں فٹ بیٹھتا ہے۔
چیلنج یہ ہے کہ "چھوٹے" کا مطلب "کمزور" نہیں ہے۔ کومپیکٹ منی ٹمپریچر ٹیسٹ چیمبرز 1.5KW سے کم بجلی استعمال کرتے ہوئے 3°C سے 5°C فی منٹ درجہ حرارت کے ریمپ کی شرح حاصل کرتے ہیں۔ یہ گائیڈ سمال ٹمپریچر ٹیسٹ چیمبر کی تفصیلات کی مکمل تکنیکی خرابی فراہم کرتا ہے، بشمول کارکردگی کی میزیں، مکینیکل ڈھانچہ، اور عملی اطلاق کا مشورہ۔
ایک چھوٹے درجہ حرارت ٹیسٹ چیمبر کی بنیادی تکنیکی وضاحتیں جب کسی کا جائزہ لیںچھوٹا درجہ حرارت ٹیسٹ چیمبر، آپ مارکیٹنگ ہائپس پر بھروسہ نہیں کرسکتے ہیں۔ پیشہ ور کلائنٹ ڈیٹا طلب کرتے ہیں۔ ذیل میں 12 لیٹر سے لے کر 36 لیٹر اندرونی حجم کے اعلیٰ کارکردگی والے کمپیکٹ ٹمپریچر ٹیسٹ چیمبرز کے لیے معیاری تصریحات دی گئی ہیں۔
| پیرامیٹر | معیاری رینج | انجینئرنگ نوٹ |
| اندرونی حجم | 12L/22L/36L | 12L سنگل پی سی بی یا بیٹری سیل ٹیسٹنگ کے لیے موزوں ہے۔ 36L بیک وقت 3 آٹوموٹیو سینسر تک کو ایڈجسٹ کرتا ہے۔ |
| اندرونی طول و عرض (W x D x H) | 310 × 230 × 200 ملی میٹر (12 ایل) سے 400 x 300 x 300 ملی میٹر (36 ایل) | یقینی بنائیں کہ آپ کا آلہ زیر امتحان (DUT) ہوا کے بہاؤ کو برقرار رکھنے کے لیے اندرونی حصے کے 2/3 سے زیادہ پر قبضہ نہیں کرتا ہے۔ |
| بیرونی طول و عرض (W x D x H) | 500×540×650 ملی میٹر (12L) سے 640×730×920 ملی میٹر (36L) | زیادہ تر یونٹ لیبارٹری بینچوں کو فٹ کرنے کے لیے بنائے گئے ہیں۔ |
| خالص وزن | 60 کلو سے 90 کلوگرام | اپنے ورک بینچ لوڈ ریٹنگ کی تصدیق کریں۔ |
| اندرونی تعمیر | SUS 304 سٹینلیس سٹیل | آکسیکرن مزاحمت فراہم کرتا ہے اور آسانی سے صفائی کی اجازت دیتا ہے۔ |
| بیرونی تعمیر | پاؤڈر لیپت کولڈ رولڈ اسٹیل | مورچا مزاحم، مستحکم جائیداد |
اس جدول میں موجود وضاحتیں اس بات کا تعین کرتی ہیں کہ آیا آپ کا سمال ٹمپریچر ٹیسٹ چیمبر بین الاقوامی ٹیسٹ کے معیارات جیسے کہ IEC 60068-2-1 (کولڈ) اور IEC 60068-2-2 (خشک حرارت) پر پورا اترتا ہے۔
| پیرامیٹر | قدر (معیاری ماڈل) | تنقیدی بصیرت |
| درجہ حرارت کی حد | -40°C سے +130°C | -40°C 95% کمرشل الیکٹرانکس ٹیسٹنگ کا احاطہ کرتا ہے۔ |
| درجہ حرارت کا اتار چڑھاؤ | ± 0.5°C | ایک واحد سینسر پوائنٹ پر قلیل مدتی استحکام کی پیمائش کرتا ہے۔ |
| درجہ حرارت کی یکسانیت | <2.0°C (@9 پوائنٹس) | کوئی بوجھ نہیں۔ |
| حرارتی شرح | 2.0-3.0°C/منٹ اوسط | -40°C سے +85°C تک |
| کولنگ ریٹ | 1.0-2.0°C/منٹ اوسط | +85°C سے -40°C تک۔ کم درجہ حرارت پر کمپریسر کی نقل مکانی سے محدود۔ |
| درجہ حرارت کی قرارداد | 0.1°C | MEMS سینسرز اور oscillators کے استحکام کی جانچ کے لیے ہائی ریزولوشن ضروری ہے۔ |
A چھوٹا درجہ حرارت ٹیسٹ چیمبرعام طور پر آپ کے موجودہ ورک فلو، ڈیٹا سسٹمز، اور جسمانی ماحول میں ضم کیا جاتا ہے۔
ہوا کی گردش کا نظام
تمام جدید کمپیکٹ چیمبرز جبری ایئر کنویکشن ڈیزائن استعمال کرتے ہیں۔ عقبی دیوار پر نصب ایک سینٹری فیوگل پنکھا پنکھے ہوئے ہیٹر اور بخارات کے کنڈلی میں ہوا کھینچتا ہے، پھر اسے سوراخ شدہ سائیڈ ڈکٹ کے ذریعے عمودی طور پر تقسیم کرتا ہے۔ ہوا کی رفتار 1.5 m/s اور 3.0 m/s کے درمیان ہونی چاہیے۔ زیادہ رفتار یکسانیت کو بہتر بناتی ہے لیکن چھوٹے، ہلکے وزن کے نمونوں کو پروگرام شدہ ریمپ کی شرح سے زیادہ تیزی سے ٹھنڈا کر سکتی ہے۔
کیبل پورٹ اور لوازمات
ہرچھوٹا درجہ حرارت ٹیسٹ چیمبرایک سائیڈ ایکسیس پورٹ شامل ہونا چاہیے۔ معیاری قطر 50 ملی میٹر (2 انچ) ہے۔ بندرگاہ میں سلیکون ربڑ کا پلگ شامل ہے جو تاروں کو گزرنے کی اجازت دیتے ہوئے چیمبر کی مہر کو برقرار رکھتا ہے۔ پاورڈ DUTs کے لیے، خصوصی طور پر کیبل پورٹ کا استعمال کریں — کیبلز پر دروازہ کبھی بند نہ کریں۔

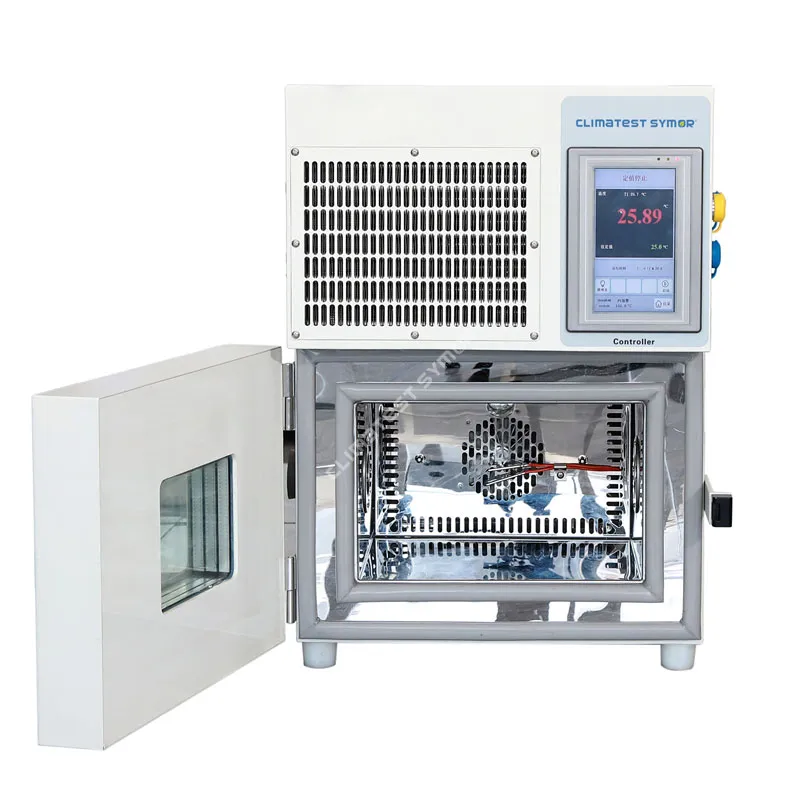

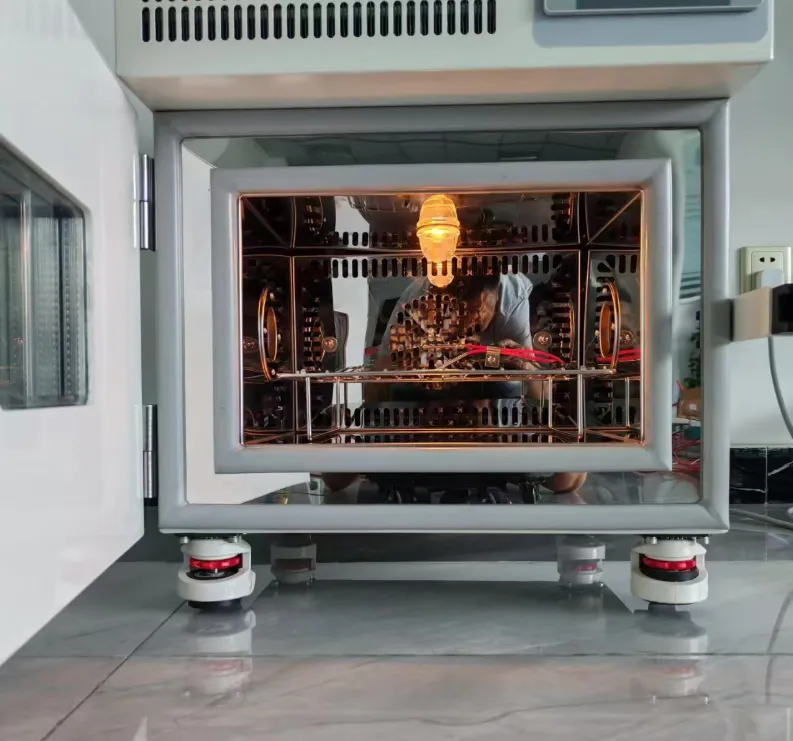

شیلف اور لوڈ
معیاری منی ٹیمپ چیمبر میں ایک سٹینلیس سٹیل شیلف شامل ہیں۔ شیلف کا زیادہ سے زیادہ بوجھ عام طور پر 10 کلوگرام سے 20 کلوگرام تک ہوتا ہے، جس کے نیچے شیلف کو مکمل چیمبر کی گنجائش کے لیے درجہ بندی کیا جاتا ہے۔
مندرجہ ذیل تین سوالات لیبارٹری مینیجرز، کوالٹی انجینئرز، اور پروکیورمنٹ ماہرین کی طرف سے چھوٹے ٹمپریچر ٹیسٹ چیمبر کی وضاحت کرتے وقت اکثر انجینئرنگ اور آپریشنل خدشات کی نمائندگی کرتے ہیں۔
1: میں اپنے ٹیسٹ کے نمونوں کے لیے چھوٹے ٹمپریچر ٹیسٹ چیمبر کے صحیح سائز کا حساب کیسے لگا سکتا ہوں؟
آپ کو یہ یقینی بنانا چاہیے کہ آپ کا نمونہ اندرونی حجم کے دو تہائی سے زیادہ پر قبضہ نہ کرے، اور یہ کہ کوئی نمونہ کسی بھی اندرونی دیوار کے 10 سینٹی میٹر کے اندر نہ ہو۔
ایک تہائی اصول ہوا کے بہاؤ کی حرکیات پر مبنی ہے۔ مثال کے طور پر، اگر آپ 36L چھوٹا درجہ حرارت ٹیسٹ چیمبر منتخب کرتے ہیں، تو آپ کے نمونے کا کل حجم 24 لیٹر سے زیادہ نہیں ہونا چاہیے۔ یہاں مرحلہ وار حساب کتاب کا طریقہ ہے:
. اپنے DUT طول و عرض کو سینٹی میٹر میں ماپیں: لمبائی x چوڑائی x اونچائی۔
. لیٹر میں واحد نمونے کی مقدار کا حساب لگائیں: (L x W x H) / 1,000۔
. کل نمونے کا حجم حاصل کرنے کے لیے نمونوں کی تعداد سے ضرب کریں۔
مزید برآں، ہوا کی گردش کے لیے کلیئرنس برقرار رکھیں۔ ایئر ریٹرن پلینم عام طور پر پچھلی دیوار پر واقع ہوتا ہے۔ بہت لمبے نمونے کے ساتھ اس کو مسدود کرنے سے درجہ حرارت میں بڑا تعصب پیدا ہوگا۔ قابل اعتماد نتائج کے لیے، ہمیشہ فراہم کردہ سوراخ شدہ شیلف کا استعمال کریں اور کبھی بھی نمونے براہ راست چیمبر کے فرش پر نہ لگائیں۔
2: میں اپنے سمال ٹمپریچر ٹیسٹ چیمبر پر درجہ حرارت کی یکسانیت کا ٹیسٹ (میپنگ) کیسے کر سکتا ہوں؟
آپ کو کم از کم 9 PT100 سینسر کے ساتھ کیلیبریٹڈ ملٹی چینل ڈیٹا لاگر کی ضرورت ہوگی۔
یہاں پیشہ ورانہ طریقہ ہے:
. 9 PT100 temp سینسر، ±0.3°C درستگی پر کیلیبریٹ کیا گیا
. 50ms سے 1 سیکنڈ کے نمونے لینے کی شرح کے ساتھ ڈیٹا لاگر
. چیمبر فکسچر یا تار کا ریک (تھرمل ترسیل سے بچنے کے لیے غیر دھاتی)
ٹیسٹ کا طریقہ کار:
1. ان جگہوں پر خالی چیمبر کے اندر 9 سینسر رکھیں:
. 8 کونے (ہر ایک دیوار کے 50 ملی میٹر کے اندر
. ہندسی مرکز
2. چیمبر کو تین سیٹ پوائنٹس پر سیٹ کریں جن کی آپ کو ضرورت ہے: -40°C، +25°C، اور +85°C
3. ہر سیٹ پوائنٹ پر 30 منٹ کے استحکام (سویک ٹائم) کی اجازت دیں۔
4. ہر سیٹ پوائنٹ پر 30 منٹ تک درجہ حرارت کا ڈیٹا لاگ کریں۔
5. یکسانیت کا حساب لگائیں اس طرح: (9 پوائنٹس کے درمیان سب سے زیادہ درجہ حرارت ریکارڈ کیا گیا) مائنس (9 پوائنٹس کے درمیان سب سے کم درجہ حرارت ریکارڈ کیا گیا)۔
پاسنگ کا معیار: اعلیٰ معیار کے لیےچھوٹا درجہ حرارت ٹیسٹ چیمبر، یکسانیت ≤2.0°C ہونی چاہیے۔ اگر آپ کا چیمبر 3.0°C یکسانیت سے زیادہ ہے، تو ایک بلاک شدہ پنکھا، ناکام ہیٹر، یا کم ریفریجرینٹ چارج کی جانچ کریں۔ اس ٹیسٹ کو سالانہ اور چیمبر کی کسی بھی جگہ منتقلی کے بعد انجام دیں۔
