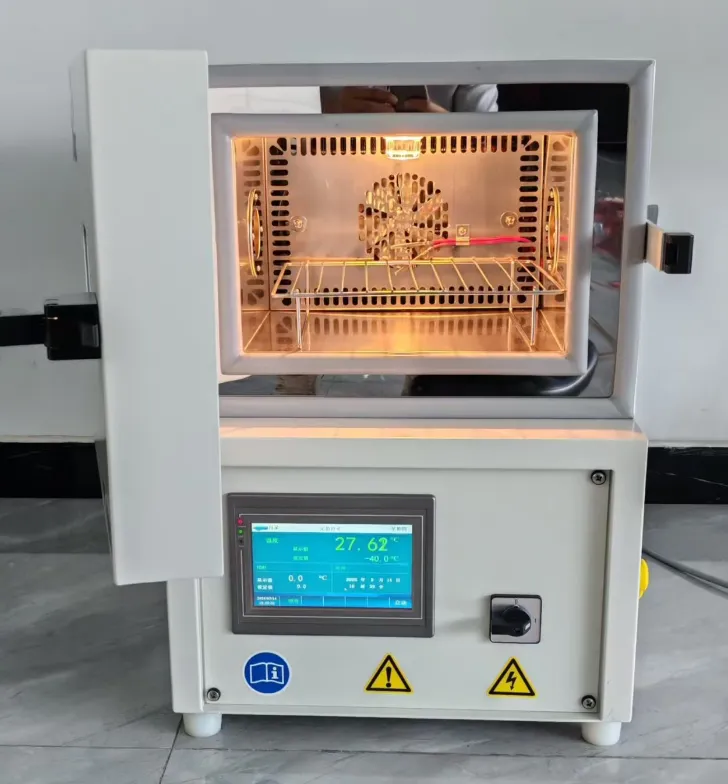

تحقیقی لیبارٹریوں، کوالٹی کنٹرول ڈیپارٹمنٹس، اور R&D انجینئرنگ ٹیموں کے لیے،بینچ ٹاپ ٹمپریچر ٹیسٹ چیمبرمصنوعات کی ناکامی کے خلاف فرنٹ لائن دفاع کی نمائندگی کرتا ہے۔ واک ان ٹیسٹ چیمبرز کے برعکس، بینچ ٹاپ یونٹس ایک کمپیکٹ فٹ پرنٹ پیش کرتے ہیں۔ چاہے آپ الیکٹرانک پرزوں، PCB بورڈز، بیٹری سیلز، یا موبائلز کی جانچ کر رہے ہوں، تکنیکی خصوصیات کو سمجھنا دوبارہ قابل اور زبردست ڈیٹا بنانے کے لیے بہت ضروری ہے۔
یہ گائیڈ تصریحات، آپریشنل خصوصیات، اور خریداری کے رہنما خطوط کا ایک جامع اور تفصیلی تجزیہ فراہم کرتا ہے۔
تشخیص کرتے وقت aبینچ ٹاپ ٹمپریچر ٹیسٹ چیمبر، خریدار اکثر صرف کم از کم اور زیادہ سے زیادہ درجہ حرارت کی حدوں پر توجہ مرکوز کرتے ہیں۔ آپ کے انتخاب کے عمل میں مدد کرنے کے لیے، ہم نے اعلیٰ کارکردگی، قابل پروگرام درجہ حرارت ٹیسٹ چیمبر کے لیے معیاری وضاحتیں مرتب کی ہیں۔ ذیل کا ڈیٹا 22 سے 36 لیٹر تک کے یونٹس کے لیے صنعت کے معیار کی نمائندگی کرتا ہے - لیبارٹری بینچ ٹاپس کے لیے ایک خوبصورت جگہ۔
| پیرامیٹر | معیاری تفصیلات | تکنیکی بصیرت |
| اندرونی حجم | 12L / 22L / 36L (منتخب) | 12L پی سی بی کی جانچ کے لئے مثالی ہے؛ 22L اور 36L بیٹری پیک یا بڑی اسمبلیوں کو ایڈجسٹ کرتے ہیں۔ |
| اندرونی طول و عرض (WxDxH) | 310 × 230 × 200 ملی میٹر (12 ایل) سے 400 x 300 x 300 ملی میٹر (36 ایل) | شیلف لوڈنگ اور ہوا کی گردش کی منظوری کو یقینی بنائیں۔ اندرونی حجم کے 3/2 سے اوپر کے نمونوں کو پیک نہ کریں۔ |

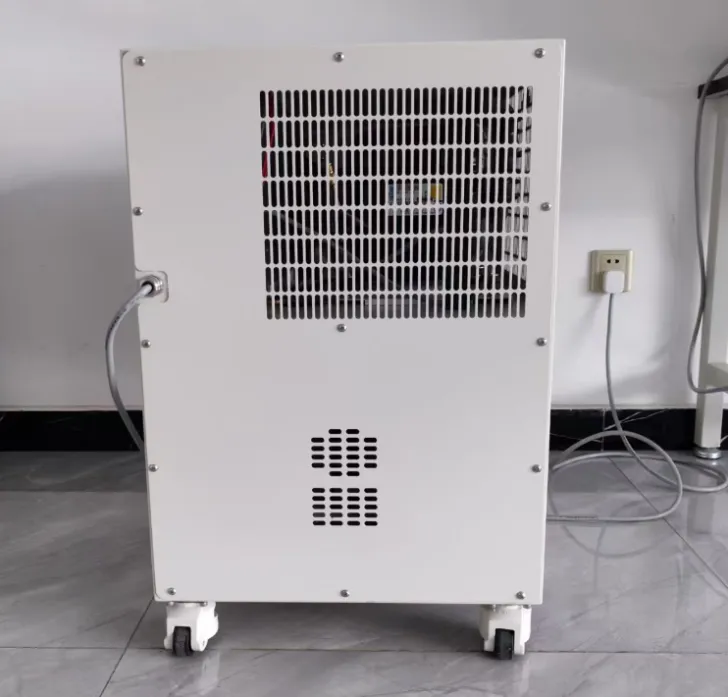

| بیرونی طول و عرض (WxDxH) | 500×540×650 ملی میٹر (12L) سے 640×730×920 ملی میٹر (36L) | وینٹیلیشن کے لیے اطراف میں 30 سینٹی میٹر کلیئرنس کی ضرورت ہے۔ |
| خالص وزن | 60 کلو سے 90 کلوگرام | بینچ ٹاپ ریٹنگ کے لیے اہم۔ یقینی بنائیں کہ آپ کا ورک بینچ جامد بوجھ کے علاوہ متحرک وائبریشن کو سپورٹ کر سکتا ہے۔ |
| اندرونی مواد | SUS304 سٹینلیس سٹیل (برش/آئینہ) | یکساں درجہ حرارت کی تقسیم کے لیے مورچا مزاحمت اور اعلیٰ عکاسی فراہم کرتا ہے۔ |
یہ ٹمپریچر ٹیسٹ چیمبر کا بنیادی حصہ ہے۔ ڈیٹا شیٹ پر موجود نمبروں کو حقیقی دنیا کی طبیعیات کے ساتھ ہم آہنگ ہونا چاہیے۔ "نون لوڈ" بمقابلہ "لوڈ شدہ" حالات پر توجہ دیں۔
| پیرامیٹر | معیاری تفصیلات | تکنیکی بصیرت |
| درجہ حرارت کی حد | -40°C سے +130°C (توسیع شدہ اختیارات: -20°C سے +130°C) | -40 ° C زیادہ تر تجارتی الیکٹرانکس کے لیے کافی ہے۔ |
| درجہ حرارت کا اتار چڑھاؤ | ± 0.5 °C | ایک واحد کنٹرول پوائنٹ پر قلیل مدتی استحکام کی نمائندگی کرتا ہے۔ جامد نمائش کے ٹیسٹ کے لیے ضروری ہے۔ |
| درجہ حرارت کی یکسانیت | <2.0 °C | خالی ورک اسپیس میں 9 پوائنٹس پر درجہ حرارت کے فرق کی پیمائش کرتا ہے۔ |
وشوسنییتا کا تعین بڑی حد تک "سنہری مثلث" سے ہوتا ہے: کمپریسر، کنٹرولر، اور ایئر فلو۔
| پیرامیٹر | معیاری تفصیلات | تکنیکی بصیرت |
| کولنگ ریٹ | 1.0 °C / منٹ سے 3.0 °C / منٹ (+85°C سے -40°C) | اوسط شرح، کوئی بوجھ نہیں |
| حرارتی شرح | 3.0 °C / منٹ سے 5.0 °C / منٹ (-40°C سے +85°C) | نیکروم ہیٹر خشک، جوابدہ حرارت فراہم کرتے ہیں۔ تیز شرح تناؤ آپ کے DUT کی موصلیت کی جانچ کرتا ہے۔ |
| کمپریسر | ہرمیٹک یا روٹری (فرانسیسی Tecumseh / Copeland) | ہرمیٹک لیبارٹری کے استعمال کے لیے زیادہ پرسکون ہے۔ صنعتی سائیکلوں کے لیے روٹری زیادہ پائیدار ہے۔ |
| ریفریجرینٹ | R449A, R448A (کم GWP), R404A | EU F-Gas کے ضوابط ہائی-GWP گیسوں کو مرحلہ وار ختم کر رہے ہیں۔ مقامی ماحولیاتی قوانین کی تعمیل کو یقینی بنائیں۔ |
| ہوا کی گردش | سینٹرفیوگل سرکوکو فین | ایک زبردستی ہوا کنویکشن فیلڈ بناتا ہے۔ |
سموربینچ ٹاپ ٹمپریچر ٹیسٹ چیمبر یونٹس سادہ تھرموسٹیٹ سے جدید ترین ڈیٹا ایکوزیشن پلیٹ فارم تک تیار ہوئے ہیں۔
کنٹرولر آپریشن کا دماغ ہے۔
پروگرام ایبل کنٹرولر
بینچ ٹاپ ٹمپریچر ٹیسٹ چیمبرز7" قابل پروگرام LCD ٹچ اسکرین کنٹرولر استعمال کریں۔
پروگرام کی صلاحیت: کم از کم 120 سیگمنٹس کے ساتھ 999 ریپیٹ سائیکل۔
مواصلات: معیاری RS-232، RS-485، اور ایتھرنیٹ (RJ-45) کنیکٹوٹی۔
ہسٹری ڈیٹا ایکسپورٹ: USB فلیش ڈرائیوز کے لیے سپورٹ ڈاؤن لوڈ کریں۔ ڈیٹا کو ملکیتی فارمیٹنگ کے بغیر براہ راست Excel (.csv یا .xls) میں برآمد کرنا چاہیے۔
آزاد اوور-ٹیمپ پروٹیکشن: ایک الگ مکینیکل لمیٹر جو مرکزی کنٹرولر کے ناکام ہونے کی صورت میں ہیٹر کی بجلی کاٹتا ہے۔
ریفریجریشن اوورلوڈ: کمپریسر کی حفاظت کے لیے ہائی پریشر سوئچز اور تھرمل ریلے۔
کیبل پورٹس: سائیڈ پر ایک معیاری Φ 50 ملی میٹر کیبل ہول (سلیکون پلگ کے ساتھ) آپ کو اپنے ٹیسٹ کے نمونے (لائیو لوڈ مانیٹرنگ) سے پاور جوڑنے کی اجازت دیتا ہے۔
ہاں، آپ توانائی بخش مصنوعات کی جانچ کر سکتے ہیں، لیکن آپ کو "ہیٹ لوڈ" کا حساب دینا چاہیے۔
جب آپ کی مصنوعات کو چیمبر کے اندر چلایا جاتا ہے، تو یہ حرارت کی صورت میں توانائی کو ضائع کر دیتا ہے۔ یہ چیمبر کے ریفریجریشن سسٹم میں اضافی "کام" کا اضافہ کرتا ہے، خاص طور پر اگر آپ بہت کم درجہ حرارت (جیسے -40 ° C) کو برقرار رکھنے کی کوشش کر رہے ہیں۔
یہاں پیشہ ورانہ نقطہ نظر ہے:
1. لوڈ کا حساب لگائیں: ٹیسٹ (DUT) کے تحت اپنے آلے کی واٹج کا تعین کریں۔ انگوٹھے کا ایک عام اصول یہ ہے کہ ہر 100 واٹ DUT ہیٹ کے لیے، آپ سسٹم میں 1°C گرمی کا بوجھ ڈالتے ہیں۔
2. Derating Curves: زیادہ تر مینوفیکچررز "Live Load Capacity" چارٹ فراہم کرتے ہیں۔ مثال کے طور پر، +23°C پر، ایک چیمبر 1000W کو سنبھال سکتا ہے، لیکن -40°C پر، یہ گر کر 250W ہو جاتا ہے۔
3. کنکشن: اپنی پاور کو DUT کی طرف لے جانے کے لیے ہمیشہ وقف شدہ سائیڈ کیبل پورٹ (Φ 50mm) کا استعمال کریں۔ دروازے کی مہر میں کیبلز کو کبھی بھی نہ لگائیں، کیونکہ اس سے ایئر ٹائٹ سالمیت ٹوٹ جاتی ہے اور شدید برف پڑتی ہے۔
درجہ حرارت کی یکسانیت کی وضاحتیں (مثال کے طور پر، ±1.0°C) کو عام طور پر "No-load" کے حالات میں ماپا جاتا ہے۔ ایک بار جب آپ نمونے اندر رکھتے ہیں، تو وہ تھرمل رکاوٹوں کے طور پر کام کرتے ہیں۔ نمونوں کو گرم کرنے یا ٹھنڈا کرنے کے لیے ہوا کو ان کے گرد بہنا چاہیے۔ اگر آپ چیمبر کو اس کے کل حجم کے 30-40% سے زیادہ بھرتے ہیں، تو آپ سینٹرفیوگل پنکھے سے ہوا کے بہاؤ کو روک دیتے ہیں۔
حل: پنکھے کی مقدار (عام طور پر اوپر یا پیچھے) کے ارد گرد کم از کم 10 سینٹی میٹر کا فاصلہ چھوڑ دیں۔ عمودی ہوا کے بہاؤ کی اجازت دینے کے لیے سوراخ شدہ شیلف استعمال کریں۔
حرارت کے سنک کا اثر: اگر آپ کے نمونے موٹی دھات (ایلومینیم یا اسٹیل) سے بنے ہیں، تو ان کا تھرمل ماس زیادہ ہے۔ وہ گرم ہو جائیں گے اور ہوا کی نسبت آہستہ ٹھنڈا ہو جائیں گے، جس سے ایک عارضی انحراف (وقف) پیدا ہو جائے گا۔ کنٹرولر اسے "سویک" (ہولڈ) وقت کے دوران درست کرے گا۔
آپ کو اپنے چیمبر کو کم از کم ہر 12 ماہ میں ایک بار کیلیبریٹ کرنا چاہیے، یا ASTM E220/ISO 17025 معیارات پر عمل کرنا چاہیے۔ اگر آپ FDA (میڈیکل ڈیوائسز)، FAA (ایوی ایشن) یا آٹوموٹیو (IATF 16949) کی تعمیل کے لیے جانچ کر رہے ہیں تو کیلیبریشن غیر گفت و شنید ہے۔
عمل: ایک مصدقہ ٹیکنیشن خالی کام کی جگہ کے مخصوص مقامات (کونوں اور مرکز) پر 9 سے 15 تھرموکولز کے ساتھ ایک "ڈیٹا لاگر" رکھتا ہے۔
کیا ماپا جاتا ہے: وہ یکسانیت (سب سے گرم اور سرد ترین نقطہ کے درمیان فرق)، اتار چڑھاؤ (وقت کے ساتھ استحکام) اور درستگی (پڑھنا NIST-ٹریس ایبل معیار کے کتنا قریب ہے) کی جانچ کرتے ہیں۔
اندرون خانہ چیکس: برف کے غسل (0°C) اور ابلتے ہوئے پانی (100°C) کا استعمال کرتے ہوئے روزانہ "ٹو پوائنٹ چیک" کریں تاکہ یہ یقینی بنایا جا سکے کہ چیمبر سالانہ سرٹیفیکیشنز کے درمیان نہیں گیا ہے۔
