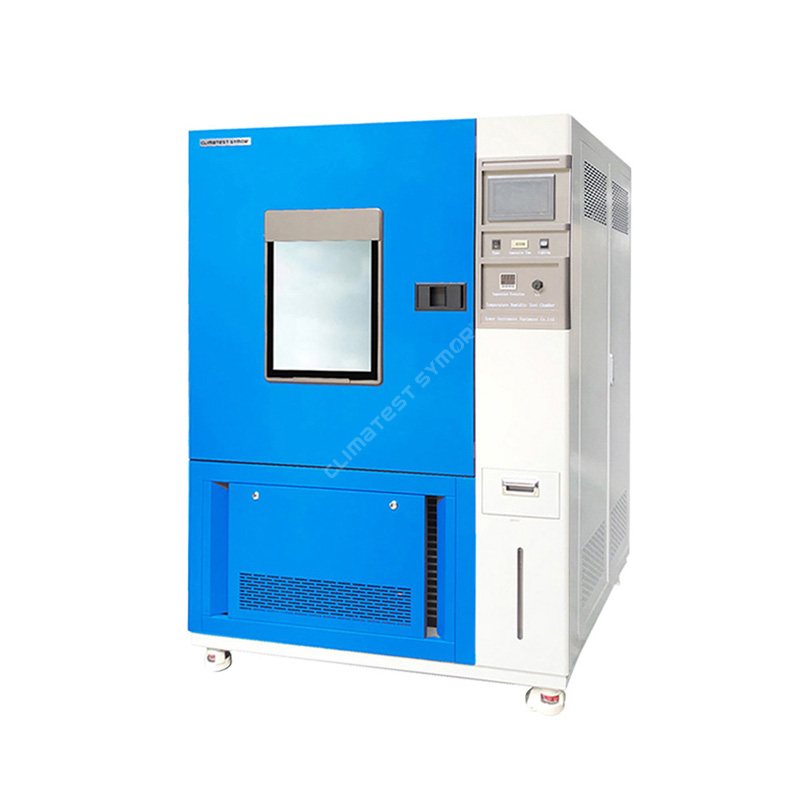

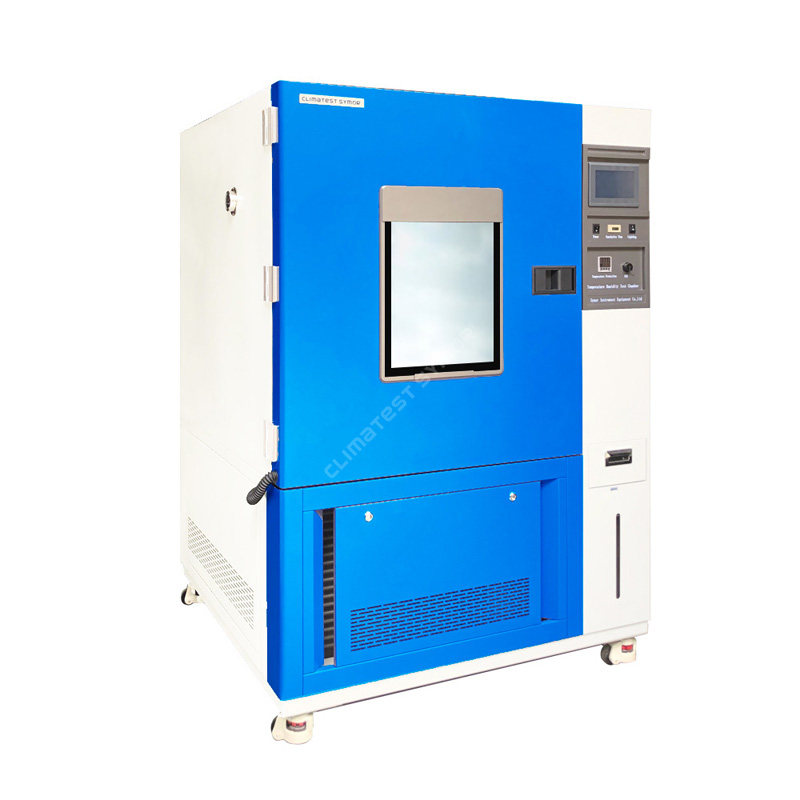

کیا آپ اچھے معیار کے کم درجہ حرارت والے چیمبر کی تلاش میں ہیں؟ کم درجہ حرارت کا چیمبر مختلف نئے مواد اور مصنوعات، جیسے الیکٹریکل اور الیکٹرانک مصنوعات، آٹوموبائل پارٹس، پلاسٹک، پیکیجنگ اور مزید کے لیے اعلی درجہ حرارت، کم درجہ حرارت، اور درجہ حرارت کے متبادل ٹیسٹنگ ماحول فراہم کرتا ہے۔
ماڈل: TGDW-500
صلاحیت: 500L
شیلف: 2 پی سیز
رنگ: نیلا
اندرونی طول و عرض: 800×700×900 ملی میٹر
بیرونی طول و عرض: 1350×1300×2200 ملی میٹر
تفصیل:
Climatest Symor® چین میں کم درجہ حرارت والے چیمبر بنانے والا اور کارخانہ ہے، کم درجہ حرارت والے چیمبر کو مسلسل درجہ حرارت سائیکلنگ کی حالت میں مصنوعات کی کارکردگی کی تبدیلیوں کو جانچنے کے لیے استعمال کیا جاتا ہے، جو بلک پیداوار شروع کرنے سے پہلے کوالٹی کنٹرول کے لیے ایک اچھا حوالہ فراہم کرتا ہے۔ Climatest Symor® آپ کی مخصوص جانچ کی ضروریات کو پورا کرنے کے لیے بینچ ٹاپ اور فلور اسٹینڈنگ دونوں ماڈل فراہم کرتا ہے، آپ تفصیلات جاننے کے لیے نیچے ویڈیو پر کلک کر سکتے ہیں:
تفصیلات
| ماڈل | TGDW-50 | TGDW-100 | TGDW-150 | TGDW-250 | TGDW-500 | TGDW-800 | TGDW-1000 |
| اندرونی طول و عرض W*D*H(mm) | 350×320×450 | 500×400×500 | 500×500×600 | 600×500×810 | 800×700×900 | 1000×800×1000 | 1000×1000×1000 |
| بیرونی طول و عرض W*D*H(mm) | 950×950×1400 | 1050×1030×1750 | 1050×1100×1850 | 1120×1100×2010 | 1350×1300×2200 | 1560×1410×2240 | 1560×1610×2240 |
| درجہ حرارت کی حد | ماڈل A: -20°C~+150°C; ماڈل B: -40°C~+150°C; ماڈل C: -70°C~+150°C | ||||||
| درجہ حرارت کا اتار چڑھاؤ | ≤±0.5°C | ||||||
| درجہ حرارت کی یکسانیت | ≤2.0°C | ||||||
| حرارتی شرح | 2.0~3.0°C/منٹ | ||||||
| کولنگ ریٹ | 0.7~1.0°C/منٹ | ||||||
| اندرونی مواد | اینٹی سنکنرن SUS#304 برش شدہ سٹینلیس سٹیل | ||||||
| بیرونی مواد | الیکٹرو اسٹاٹک پاؤڈر چھڑکنے کے ساتھ مضبوط کولڈ رولڈ اسٹیل پلیٹیں۔ | ||||||
| موصلیت | انتہائی عمدہ فائبر گلاس اون / پولیوریتھین فوم | ||||||
| قابل پروگرام کنٹرولر | 7” جاپان کا اصل درآمد شدہ UNIQUE(UMC) ٹچ اسکرین کنٹرولر | ||||||
| گردشی نظام | کم شور، اعلی درجہ حرارت مزاحم موٹرز، طویل محور اور سٹینلیس سٹیل ملٹی لیف قسم کا سینٹری فیوج پنکھا | ||||||
| حرارتی نظام | NiCr ہیٹر، آزاد نظام | ||||||
| ریفریجریشن سسٹم | فرانس "TECUMSEH" ہرمیٹک ریفریجریشن کمپریسرز، یونٹ کولنگ موڈ / ڈوئل کولنگ موڈ (ایئر کولنگ) | ||||||
| حفاظتی آلات | رساو اور بندش سے تحفظ، کمپریسر اوور پریشر، اوور ہیٹ، اوور کرنٹ پروٹیکشن، اوور لوڈ فیوزنگ پروٹیکشن، آڈیو سگنل الارم | ||||||
| بجلی کی فراہمی | AC220V/380V/400V · 50HZ/60HZ | ||||||
حفاظتی تحفظ:
· آزاد درجہ حرارت محدود کرنے والا: ٹیسٹ کے دوران تھرمل تحفظ کے مقصد کے لیے ایک آزاد بند اور الارم۔
·ریفریجریشن سسٹم: زیادہ گرمی، زیادہ کرنٹ اور زیادہ دباؤ سے کمپریسر کا تحفظ۔
· ٹیسٹ چیمبر: زیادہ درجہ حرارت سے تحفظ، پنکھے اور موٹر کا زیادہ گرم ہونا، فیز فیل ہونا/ریورس، پورے سامان کا وقت۔
دیگر: رساو اور بندش سے تحفظ، اوورلوڈ فیوزنگ پروٹیکشن، آڈیو سگنل الارم، پاور لیکیج پروٹیکشن، اور اوورلوڈ پروٹیکشن۔
کم درجہ حرارت چیمبر کی خصوصیات:
درجہ حرارت کنٹرول رینج -20℃/-40℃/-60℃/-70℃/-85℃ سے 180℃
انتخاب کے لیے 50 لیٹر سے لے کر 1000 لیٹر تک کے مختلف حجم
· قابل پروگرام LCD ٹچ اسکرین کنٹرولر
· عین مطابق درجہ حرارت کنٹرول اور ڈسپلے
ہوا کولنگ، 40℃ سے نیچے کے لیے جھرن کا نظام
نصب کرنے میں آسان، کام کرنے میں آسان اور کم شور
· سیفٹی پروٹیکشن سسٹم
قابل پروگرام LCD ٹچ اسکرین کنٹرولر:
· 7 انچ جاپان قابل پروگرام ٹچ اسکرین کنٹرولر
· پی آئی ڈی آٹو ٹیون اور خود تشخیصی فنکشن
· فکس ویلیو سیٹنگ اور پروگرام سیٹنگ دونوں دستیاب ہیں۔
· درجہ حرارت سیٹ پوائنٹ اور ریئل ٹائم درجہ حرارت وکر ڈسپلے 999 سیگمنٹ میموری کے ساتھ 100 گروپ پروگرام؛ ہر سیگمنٹ 99 گھنٹے 59 منٹ ٹیسٹ ڈیٹا کو USB انٹرفیس کے ذریعے ضرورت کے مطابق ڈاؤن لوڈ کیا جا سکتا ہے۔
کم درجہ حرارت کا چیمبر کیسے کام کرتا ہے؟
لو ٹمپریچر چیمبر، یا ماحولیاتی ٹیسٹ چیمبر، ٹیسٹنگ زون کے اندر ہیٹنگ اور کولنگ ٹیسٹ کرنے کے لیے جبری ہوا کی نقل و حرکت کو اپناتا ہے، اس کا مقصد انتہائی درجہ حرارت میں کسی پروڈکٹ کی پائیداری کا جائزہ لینا ہے۔
درجہ حرارت پر قابو پانے کے لیے، ٹیسٹ چیمبر کو دو کام انجام دینے کے قابل ہونا چاہیے: ہیٹنگ اور کولنگ، یکساں درجہ حرارت کو بھی ٹیسٹنگ زون کے اندر یکساں طور پر تقسیم کیا جانا چاہیے، Climatest Symor® یکساں ہوا کی تقسیم کی بنیادی تکنیکوں میں مہارت رکھتا ہے، اور اسے ممکن بناتا ہے۔ پورے ٹیسٹنگ زون میں درجہ حرارت کی قدروں کی یکسانیت کی اعلیٰ ڈگری حاصل کریں۔
کم درجہ حرارت کا چیمبر مصنوعات کی جانچ کے لیے مکینیکل کولنگ سسٹم اور مکینیکل ہیٹنگ سسٹم کا استعمال کرتا ہے:
مکینیکل ہیٹنگ سسٹم برقی حرارتی عناصر پر مشتمل ہوتا ہے جو وینٹیلیشن سسٹم کے قریب رکھے جاتے ہیں، تاکہ گرم گرم ہوا کو ایئر انلیٹ سے ٹیسٹنگ زون میں پہنچایا جائے، پھر ایئر آؤٹ لیٹ سے باہر آئے، اس دوران، ہوا کے پچھلے حصے میں سینٹرفیوگل پنکھے موجود ہوتے ہیں۔ inlet، تاکہ بہتر یکسانیت تک پہنچنے کے لیے گرم ہوا کو دھماکے سے اڑا سکے۔
مکینیکل کولنگ سسٹم کلوز سرکٹ سسٹم پر مشتمل ہوتا ہے جس میں درج ذیل اہم اجزاء ہوتے ہیں۔
·کنٹرول والو
کنڈینسر
· بخارات پیدا کرنے والا
· کمپریسر
کم درجہ حرارت والے چیمبر میں ریفریجریشن سسٹم کو سنگل اسٹیج اور ڈبل اسٹیج میں درجہ بندی کیا جاتا ہے، سنگل اسٹیج کو درجہ حرارت -40 ℃ اور اس سے اوپر کے ساتھ اپنایا جاتا ہے، اور ڈبل اسٹیج (جسے کاسکیڈ سسٹم بھی کہا جاتا ہے) 40 ℃ سے کم درجہ حرارت کے ساتھ ہوتا ہے۔
Climatest Symor® Low Temperature Chamber اور چین میں دیگر برانڈز کے درمیان معیار میں کیا فرق ہے؟
1. Climatest Symor® چیمبر کے اندر ایک پانی صاف کرنے والا آلہ نصب کرتا ہے، جو پانی سے ذرات اور نجاست کو فلٹر کرنے کے قابل ہے، اس کے علاوہ، پانی کا ضمیمہ خودکار ہے، لیکن ہمارے حریفوں کے پاس نہیں ہے، انہیں پھر بھی دستی طور پر پانی شامل کرنے کی ضرورت ہے۔
2. Climatest Symor® انوائرمنٹل ٹیسٹ چیمبر مینوفیکچرنگ ٹکنالوجی میں مہارت رکھتا ہے، آزادانہ املاک دانشورانہ حقوق اور ڈیزائن پیٹنٹ کے ساتھ۔
3. Climatest Symor® استعمال کرنے میں آسان جاپان LCD پروگرام قابل ٹچ اسکرین کنٹرولر استعمال کرتا ہے۔
4. درجہ حرارت ٹیسٹ چیمبر (AC contactor، SSR، سوئچز) کے کلائمیٹسٹ Symor® بنیادی برقی اجزاء شنائیڈر برانڈ کے ہیں، اگر کوئی ناکامی ہو تو آپ کی مقامی مارکیٹ میں متبادل تلاش کرنا آسان ہے، لیکن ہمارے حریف مقامی برانڈز استعمال کرتے ہیں۔
کم درجہ حرارت چیمبر کی خصوصیات:

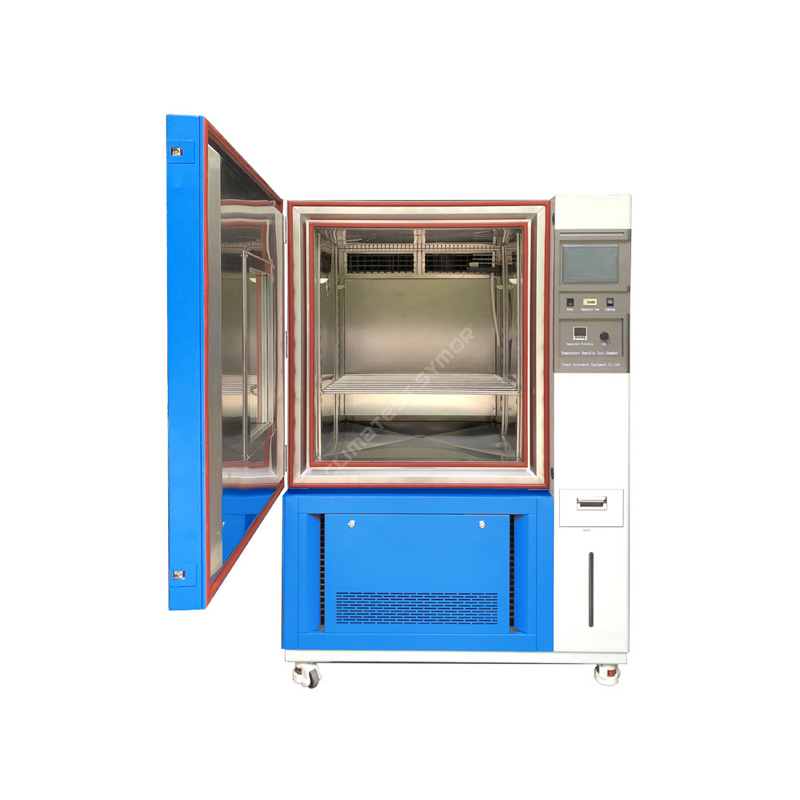

ٹیسٹنگ ایریا برشڈ سٹینلیس سٹیل SUS#304 کے ذریعے بنایا گیا ہے۔
· کسی بھی وقت جانچ کا مشاہدہ کرنے کے لیے روشنی کے ساتھ موثر شفاف دیکھنے والی ونڈو۔
لوڈ ٹیسٹ کو آگے بڑھانے کے لیے وائرنگ کے لیے 25 ملی میٹر قطر کا کیبل پورٹ۔
اصل درآمد شدہ فرانس "Tecumseh" ریفریجریشن کمپریسرز
درخواست:
کم درجہ حرارت کا چیمبر اعلی درجہ حرارت، کم درجہ حرارت، اور درجہ حرارت کے متبادل آب و ہوا کے حالات کی تقلید کرتا ہے تاکہ انتہائی موسمی حالات میں مصنوعات اور مواد کی استحکام کی کارکردگی کو جانچا جا سکے، کم درجہ حرارت کا چیمبر درج ذیل صنعتوں پر لاگو ہوتا ہے:
الیکٹرانک اور سیمی کنڈکٹر انڈسٹری:
الیکٹرانک اجزاء کی موروثی وشوسنییتا قابل اعتماد ڈیزائن اسکیم پر منحصر ہے۔ مینوفیکچرنگ کے عمل کے دوران، انسانی عوامل یا خام مال، عمل کے پیرامیٹرز، اور سازوسامان کے حالات میں اتار چڑھاؤ کی وجہ سے، حتمی پروڈکٹ تمام متوقع وشوسنییتا حاصل نہیں کر سکتی۔ تیار شدہ مصنوعات کے ہر بیچ میں، ہمیشہ پوشیدہ نقائص ہوتے ہیں، جو بعض تناؤ کے حالات میں ابتدائی ناکامی کے طور پر ظاہر ہوتے ہیں۔
لہٰذا، یہ ضروری ہے کہ ان الیکٹرانک پرزوں کو مشین پر نصب کرنے سے پہلے ممکنہ حد تک ابتدائی ناکامی کے ساتھ اسکریننگ کے لیے اقدامات کیے جائیں، اور اس مقصد کے لیے، کم درجہ حرارت کا چیمبر ابتدائی کوالٹی کنٹرول کے عمل میں اسکریننگ کے آلات میں سے ایک ہے:
1. کم درجہ حرارت کے چیمبر کے اعلی درجہ حرارت کی جانچ
ہائی ٹمپریچر اسکریننگ کا اطلاق عام طور پر سیمی کنڈکٹر ڈیوائسز پر کیا جاتا ہے، جو 24 سے 168 گھنٹے تک اعلی درجہ حرارت پر محفوظ ہوتے ہیں۔ الیکٹرانک اجزاء کی زیادہ تر ناکامیاں سطح کی آلودگی، ناقص بانڈنگ، اور خراب آکسائیڈ تہوں کی وجہ سے ہوتی ہیں، جن کا اعلی درجہ حرارت سے گہرا تعلق ہے۔
نئے ناکامی کے طریقہ کار سے بچنے کے لیے مختلف الیکٹرانک اجزاء کے تھرمل تناؤ اور اسکریننگ کا دورانیہ مناسب طریقے سے منتخب کیا جانا چاہیے۔ اعلی درجہ حرارت کی اسکریننگ آسان، سستی ہے، اور اسے بہت سے اجزاء پر لاگو کیا جا سکتا ہے۔
2. کم درجہ حرارت کے چیمبر کے درجہ حرارت کی گردش کی جانچ
گرمی کی توسیع اور سردی کے سنکچن کے اصول کی وجہ سے، الیکٹرانک آلات استعمال کے دوران مختلف محیطی درجہ حرارت کے حالات کا سامنا کریں گے، اور جن کی تھرمل مزاحمت کمزور ہوتی ہے وہ ناکامی کا شکار ہوتے ہیں، لو ٹمپریچر چیمبر انتہائی اعلی اور کم درجہ حرارت کے درمیان ٹمپریچر سائیکلنگ کی نقل کرتا ہے، جس سے مصنوعات کو مؤثر طریقے سے ختم کیا جاسکتا ہے۔ تھرمل کارکردگی کے نقائص اجزاء کے لیے عام طور پر استعمال ہونے والی اسکریننگ کی شرائط -55 سے +125℃، اور 5 سے 10 سائیکل ہیں، یہ اب بھی مخصوص ضروریات پر منحصر ہے۔
3. کم درجہ حرارت چیمبر کی کم درجہ حرارت کی جانچ
کم درجہ حرارت پر الیکٹرانک اجزاء کتنی بار ناکام ہوتے ہیں؟ زیادہ تر الیکٹرانک اجزاء میں کام کرنے والی درجہ حرارت کی حد ہوتی ہے، اس حد سے آگے، وہ ناکام ہو جائیں گے یا کارکردگی میں کمی آئے گی، درجہ حرارت کی تبدیلی کا سیمی کنڈکٹر آلات کی چالکتا، وولٹیج اور کرنٹ پر بہت زیادہ اثر پڑتا ہے۔ آج کل، ایک چپ میں اکثر لاکھوں ٹرانزسٹرز اور دیگر اجزاء ہوتے ہیں، ہر چھوٹے انحراف کا جمع ہونا ان کی حتمی کارکردگی پر بہت زیادہ اثر ڈالتا ہے، تھرمل ٹیسٹ چیمبر کم درجہ حرارت کی جانچ کی حالت کی تقلید کرتا ہے، اور مینوفیکچررز کو مذکورہ بالا تمام صورتحال میں حوالہ کے لیے ڈیٹا اکٹھا کرنے میں مدد کرتا ہے۔
آٹوموبائل انڈسٹری:
لو ٹمپریچر چیمبر آٹوموبائل انڈسٹری میں سب سے اہم ماحول سازی سازوسامان میں سے ایک ہے، ماحولیاتی جانچ کے ذریعے مصنوعات کو "تشدد" کا سامنا کرنا پڑ رہا ہے، آٹوموبائل کے پرزوں کی سخت جانچ کی جاتی ہے، مسائل کو تلاش کیا جاتا ہے اور ابتدائی مصنوعات کے ڈیزائن کے منصوبوں پر بار بار نظر ثانی کی جاتی ہے، تاکہ مسلسل بہتری لائی جا سکے۔ معیار
1) اعلی درجہ حرارت کا ٹیسٹ: اعلی درجہ حرارت کا ماحول تھرمل اثرات کا سبب بنتا ہے، جو آٹوموبائل کے پرزوں کی نرمی، توسیع اور بخارات، گیسیفیکیشن، کریکنگ، پگھلنے اور عمر بڑھنے کا باعث بنتا ہے، پھر آٹوموبائل میں مکینیکل خرابی، نمٹنے میں ناکامی، سرکٹ سسٹم کی خراب موصلیت، اور مزید.
2) کم درجہ حرارت کا ٹیسٹ: کم درجہ حرارت کا ماحول جسمانی سکڑاؤ، تیل کی مضبوطی، مکینیکل طاقت میں کمی، مواد کی ٹوٹ پھوٹ، لچک اور برف میں کمی اور بہت کچھ کا سبب بنتا ہے، پھر آٹوموبائل میں کریکنگ، مکینیکل ناکامی، لباس میں اضافہ، سگ ماہی کی ناکامی اور موصلیت کی خرابیاں ظاہر ہوں گی۔ سرکٹ سسٹم کے.
3) نم گرمی کا ٹیسٹ: محیط نمی دھات کی سطح پر سنکنرن کا باعث بنتی ہے، جس سے مادی خرابی، برقی طاقت اور موصلیت کی مزاحمت میں کمی واقع ہوتی ہے۔
پلاسٹک کی صنعت:
پلاسٹک کی مصنوعات ہماری روزمرہ کی زندگی میں ہر جگہ ہوتی ہیں، جن میں گھریلو ایپلائینسز، بوتلیں اور کنٹینرز، آٹوموبائل کے پرزے وغیرہ شامل ہوتے ہیں۔ مثال کے طور پر، پلاسٹک کی بوتلوں/بیگوں میں سادہ عمل، مواد کی بچت، اور گردش کے عمل میں کم جگہ کے فوائد ہیں، اور بڑے پیمانے پر مصنوعات کی پیکیجنگ، خاص طور پر کھانے اور مشروبات کی پیکیجنگ میں استعمال کیا جاتا ہے.
تاہم، درجہ حرارت اور نمی میں تبدیلی پلاسٹک کی بوتلوں/بیگوں کی کارکردگی کو متاثر کر سکتی ہے، وہ زیادہ درجہ حرارت پر نرم ہو جاتے ہیں، اور کم درجہ حرارت پر سخت/ ٹوٹنے والے ہو جاتے ہیں۔ زیادہ رشتہ دار نمی نامیاتی مواد کو کمزور کر سکتی ہے، اور نمی پیکیج کے اندر گاڑھا ہو سکتی ہے، جس سے سنکنرن یا دیگر نقصان ہو سکتا ہے، پلاسٹک کی بوتلیں/بیگوں میں گردش کے دوران درجہ حرارت اور نمی جیسے ناموافق عوامل کے خلاف کمزور مزاحمت ہوتی ہے۔ معیار کو بہتر بنانے اور مسابقت کو مضبوط بنانے کے لیے، پلاسٹک کی مصنوعات بنانے والے اب R&D مرحلے میں اپنی مصنوعات کی قابل اعتماد جانچ پر زیادہ توجہ دیتے ہیں۔
لو ٹمپریچر چیمبر مختلف قسم کی جانچ کی ضروریات کے لیے ایک اقتصادی حل فراہم کرتا ہے، جو کمپنیوں کو اپنی مصنوعات میں ممکنہ نقائص کو مختصر وقت میں دریافت کرنے میں مدد کرتا ہے، اور ان کی مصنوعات کے معیار کو بہتر بنانے کے لیے ایک اچھا ڈیٹا حوالہ فراہم کرتا ہے۔
مزید یہ کہ کم ٹمپریچر چیمبر کا اطلاق عام طور پر کمیونیکیشن، فارماسیوٹیکل، ایروساپس، ملٹری، کیمیکل انڈسٹریز میں ہوتا ہے، صارفین کی مخصوص ضرورت کے مطابق مختلف ٹیسٹ کیے جاتے ہیں۔
کم درجہ حرارت والے چیمبر کے پیکجز اور کھیپ
پہلا قدم: واٹر پروف اور ڈسٹ پروف مقصد کے لیے پورے ٹمپریچر ٹیسٹ چیمبر پر پتلی فلم لپیٹیں۔
دوسرا مرحلہ: ٹمپریچر ٹیسٹ چیمبر پر ببل فوم کو مضبوطی سے باندھیں، اور پھر مشین کو پلاسٹک کے بڑے بیگ سے ڈھانپ دیں۔
تیسرا مرحلہ: ٹمپریچر ٹیسٹ چیمبر کو ایک مضبوط پولی ووڈ کیس میں نیچے پیلیٹ کے ساتھ رکھیں۔
پیکیجنگ اتنی مضبوط ہے کہ سمندری اور ریل کی نقل و حمل کو برداشت کر سکے اور اس بات کو یقینی بنائے کہ مصنوعات کو محفوظ طریقے سے صارفین تک پہنچایا جائے۔
کم درجہ حرارت والے چیمبر کو سمندر، سڑک اور ریلوے کے ذریعے بھیجا جا سکتا ہے، Climatest Symor® صارفین کے لیے بکنگ کرنے میں مدد کرتا ہے، اور صارفین کی مخصوص شپنگ ضروریات کی مکمل مدد کرتا ہے، مختلف انکوٹرمز دستیاب ہیں، جیسے EXW، FOB، CIF، DDU اور DDP۔
