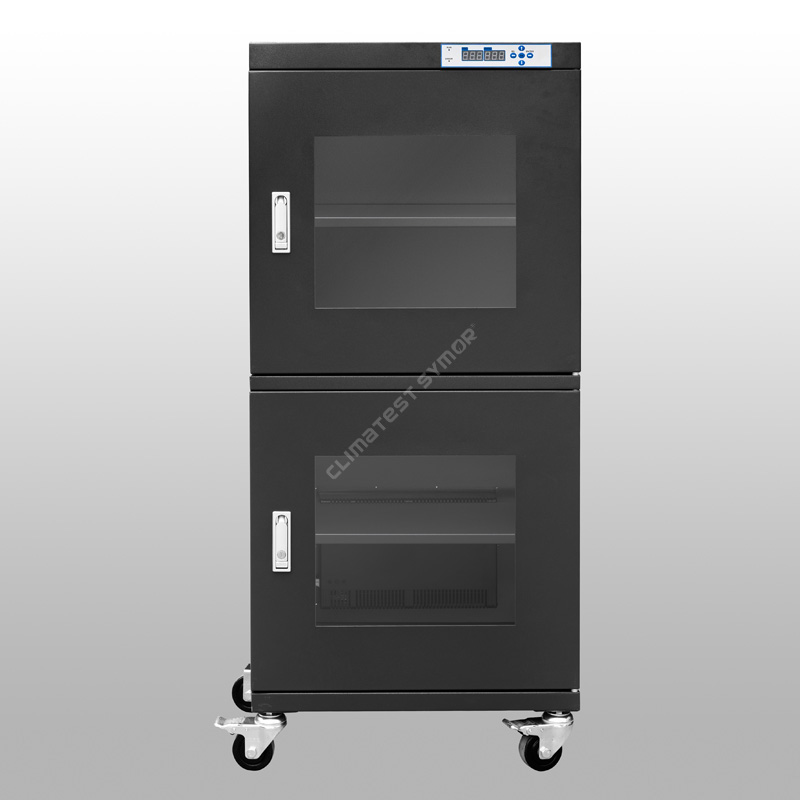

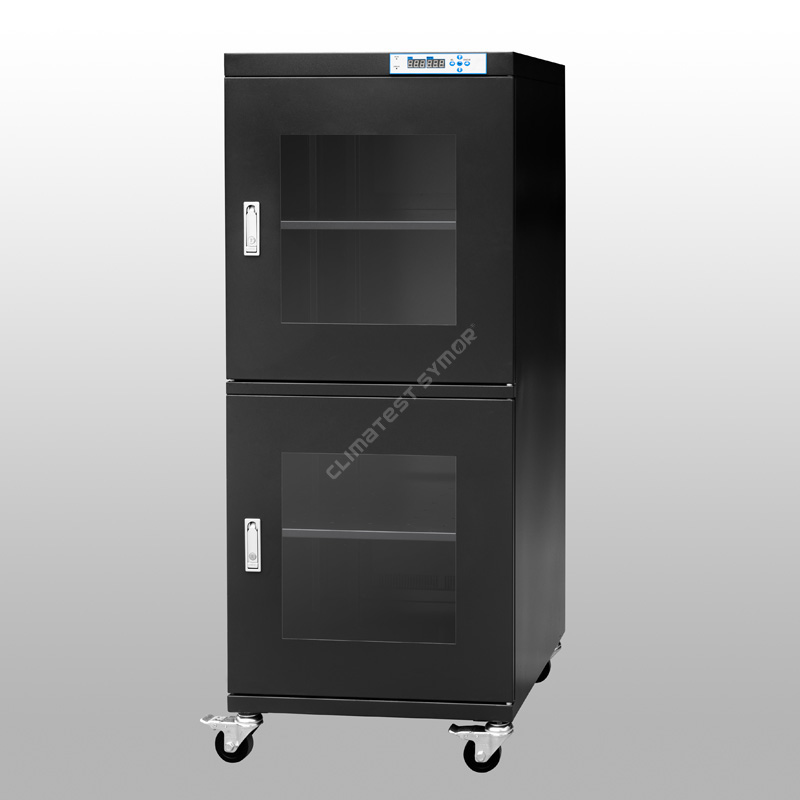

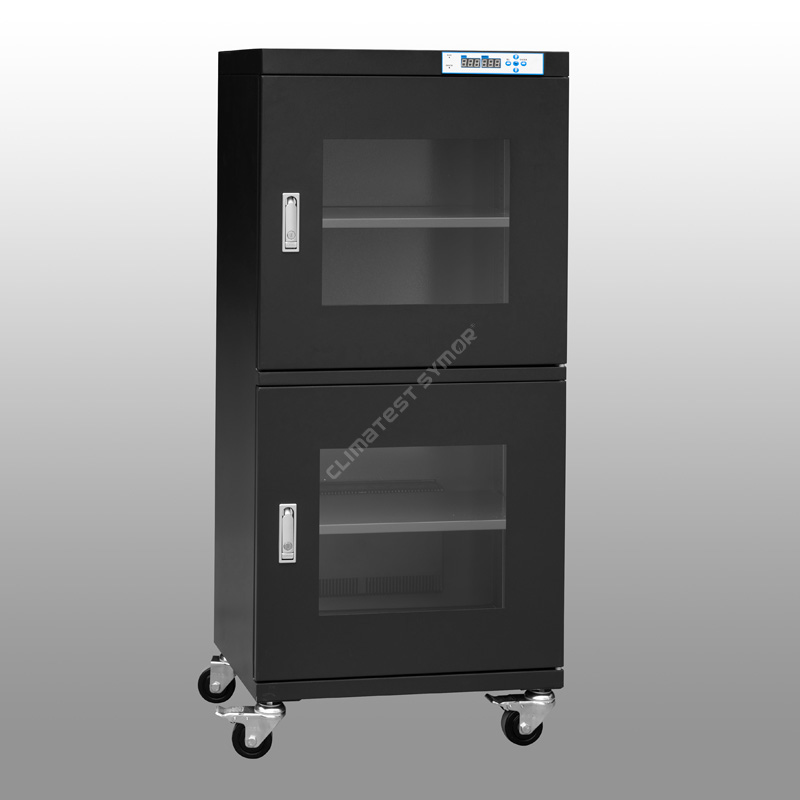

ESD محفوظ خشک الماریاں

تفصیل

آب و ہوا کا سمور® ESD محفوظ خشک الماریاں ایس ایم ٹی پروڈکشن لائن میں آپ کے الیکٹرانک اجزاء کو کریکنگ اور غیر موثر ویلڈنگ سے بچاتی ہیں، یہ ایک طویل مدتی <10%RH dehumidifying ماحول فراہم کرتا ہے، جو PCB بورڈ اور IC چپس کی سروس لائف اور فلور لائف کو مؤثر طریقے سے بڑھاتا ہے، یہ ESD محفوظ خشک الماریاں IPC/JEDEC J-STD-033 معیار کی پیروی کرتی ہیں۔

تفصیلات

F کے ساتھ موڈ #: ESD فنکشن، گہرا نیلا رنگ۔
موڈ # بغیر ایف: کوئی ESD فنکشن نہیں، سفید رنگ سے دور

فیچر

· سوئٹزرلینڈ کے اصل درآمد شدہ نمی اور درجہ حرارت سینسر کو اپناتا ہے۔

-یہ استعمال میں اعلیٰ درستگی کو یقینی بناتا ہے، ESD محفوظ خشک الماریوں میں میموری کا فنکشن ہوتا ہے، بجلی کی ناکامی کے بعد دوبارہ سیٹ کرنے کی ضرورت نہیں۔

USA DuPont ESD پینٹنگ کے ساتھ 1.2mm موٹائی جستی سٹیل سے بنایا گیا ہے۔

-مضبوط ڈھانچہ ڈیزائن، بہترین بوجھ برداشت کرنا، 18 پینٹنگ کے عمل کے ساتھ سطح کا علاج، جامد مزاحمتی قدر 10 کو پورا کرتی ہے⁶ -10⁸Ω، مضبوط سنکنرن مزاحمت کے ساتھ بھی۔

بہتر مشاہدے کے لیے 3.2 ملی میٹر ہائی انٹینٹیٹی ٹمپرڈ گلاس ونڈو۔

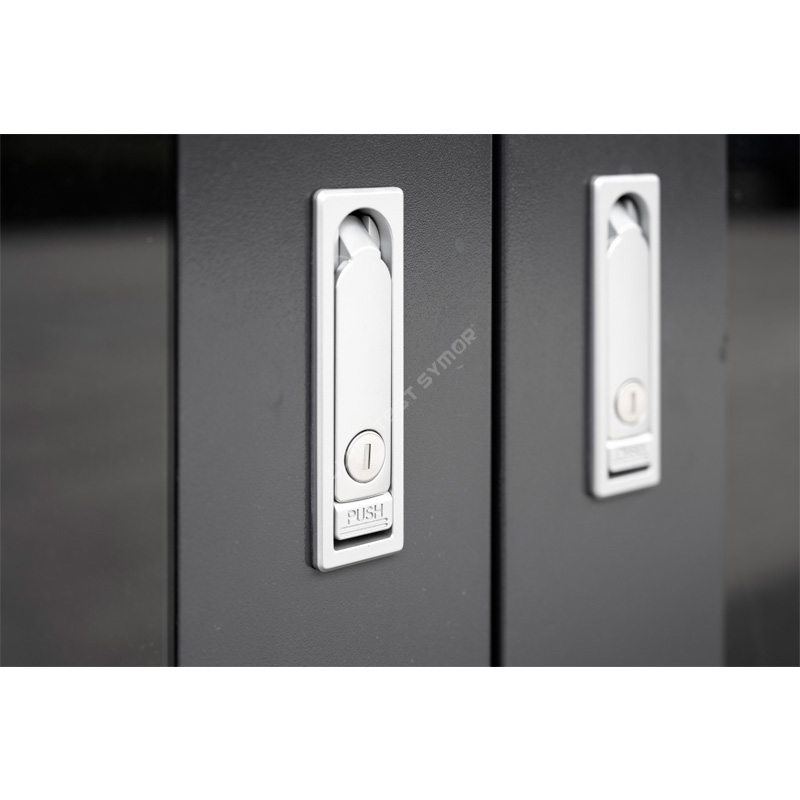

- فلیٹ پریس زنک الائے لاک، کامل ہوا کی تنگی اور اینٹی تھیفٹ فنکشن کے ساتھ، یہ ESD محفوظ ڈرائی کیبینٹ سیل کرنے کی کارکردگی بہترین ہے۔

· میموری فنکشن کے ساتھ، بجلی کی ناکامی کے بعد دوبارہ سیٹ کرنے کی ضرورت نہیں ہے۔

ESD محفوظ خشک الماریاں پاور آف ہونے کے بعد آخری سیٹنگ ویلیو کو خود بخود یاد کر سکتی ہیں، دوبارہ سیٹ کرنے کی ضرورت نہیں۔

+15 سال متوقع عمر کے ساتھ طاقتور خشک یونٹ۔

- ESD محفوظ خشک الماریاں 4A سالماتی چھلنی ڈرائی یونٹ کو اپناتی ہیں، جو سب سے جدید تکنیک ہے، اسے خود بخود دوبارہ تخلیق کیا جا سکتا ہے، اسے تبدیل کرنے کی ضرورت نہیں ہے۔

یونیورسل کاسٹر نیچے نصب، ESD محفوظ۔

- مضبوط پی یو کیسٹرز ESD محفوظ خشک الماریوں کے نچلے حصے میں نصب ہیں، آسان حرکت اور رکنے کے لیے بریک کے ساتھ سامنے والے دو۔

موسمیاتی سمور کیا ہے ESD محفوظ خشک الماریاں، نمی کنٹرول خشک کرنے والی اور اسٹوریج کیبنٹ؟

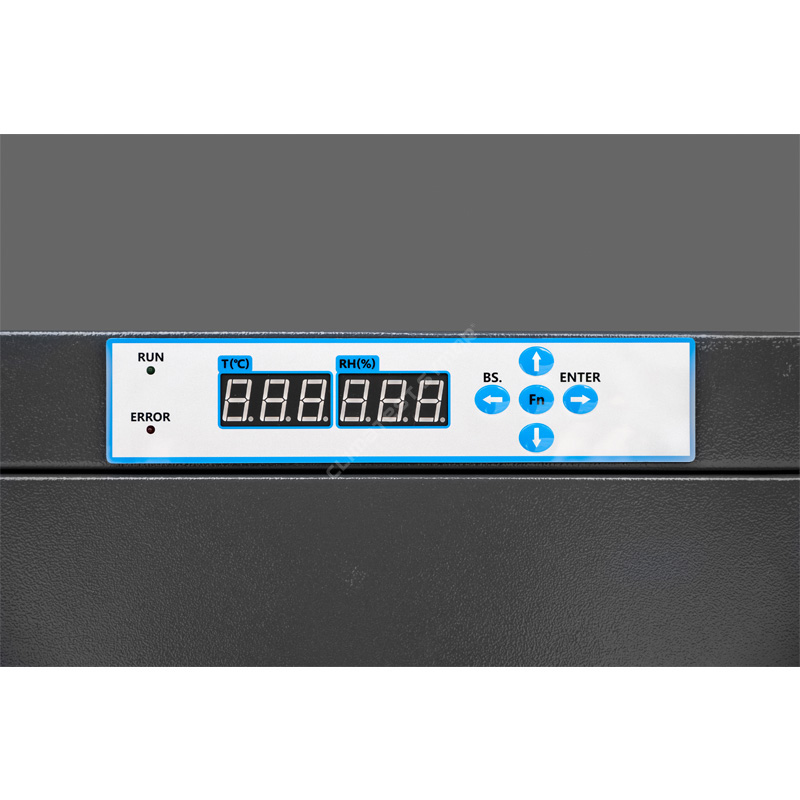

آب و ہوا کا سمور® ESD محفوظ خشک الماریاں، الیکٹرانک نمی کنٹرول کے ساتھ ایک دیوار ہے جو خود بخود ایک مستحکم رشتہ دار نمی (RH) کی قدر کو برقرار رکھتی ہے، ESD محفوظ خشک الماریاں مختلف سائز اور شکلوں میں آتی ہیں، یہ <10% RH کم نمی والے ماحول کو قابل اعتماد طریقے سے رکھ سکتی ہیں، درستگی کے ساتھ RH کنٹرول، بس اپنی پاور سپلائی سے جڑیں، اور LED کنٹرولر پر RH ویلیو سیٹ کریں، یہ خود بخود کام کرے گا۔

ESD محفوظ خشک الماریاں ایس ایم ٹی کی پیداوار کو کیسے متاثر کرتی ہیں؟

MSL اجزاء، جیسے IC، BGA، PCB، نمی کے لیے بہت حساس ہوتے ہیں، ان اجزاء کو ذخیرہ کرنے کے ماحول کے لیے سخت تقاضے ہوتے ہیں، سویلین نمی پروف ڈرائی بکس کے برعکس، ESD محفوظ خشک الماریاں نمی کی بہت کم قیمت تک پہنچ سکتی ہیں، dehumidifying اور بحالی کی رفتار انتہائی تیز ہے، پوری کیبنٹ ESD محفوظ ہیں۔
ری فلو کے عمل کے دوران، نمی کا سراغ IC پیکجوں میں گھس جاتا ہے، گرم ہونے کی وجہ سے نمی کا دباؤ بڑھ جاتا ہے، جذب شدہ نمی تیزی سے اندر پھیل جاتی ہے، اس کے نتیجے میں پوشیدہ نقصانات ہوتے ہیں، جیسے وائرنگ کی خرابی، پاپ کارن اور مائیکرو کریکنگ، یہاں تک کہ سطح پر ٹوٹ پھوٹ، یہ ابتدائی مرحلے میں نقائص کو دیکھنا آسان نہیں ہے، تاہم، یہ پوشیدہ، ممکنہ مسائل مارکیٹ میں داخل ہوتے ہیں، پھر فیکلٹی پراڈکٹس واپس آتے ہیں اور شکایتیں آتی ہیں۔

ESD محفوظ خشک الماریاں <10%RH کو برقرار رکھ سکتی ہیں، جو کہ اسمبلی کے عمل کے دوران نامناسب اسٹوریج کے نتیجے میں ناکامی کے خطرات کو مؤثر طریقے سے ختم کرتی ہے۔ IPC/JEDEC J-STD-033 معیار کی وضاحت کرتا ہے- ہینڈلنگ، پیکنگ، شپنگ اور نمی/ری فلو کا استعمال حساس سطح کے ماؤنٹ ڈیوائسز۔ â، اس میں نمی کے حساس اجزاء کے لیے کم نمی کا ذخیرہ درکار ہوتا ہے۔

ایس ایم ڈی کو ذخیرہ کرنے کے لیے آپ کو ESD محفوظ خشک الماریوں کی ضرورت کیوں ہے؟

ایم ایس ڈی ڈیوائسز عام طور پر انٹیگریٹڈ سرکٹس ہوتے ہیں، جو مختلف اجزاء پر مشتمل ہوتے ہیں، ان اجزاء کو پیسٹ کے ذریعے اکٹھا کیا جاتا ہے، یہ ناگزیر طور پر اجزاء کے درمیان خلاء کا باعث بنتا ہے، یہ خلاء ایم ایس ڈی کی نمی کا بنیادی عنصر ہیں، نمی گھس جائے گی، اور آہستہ آہستہ ایس ایم ڈی میں، جب دخول پہنچ جائے گا۔ ایک خاص حد تک، SMD نم اور ناکام ہو جاتے ہیں.
MSD کم نمی اسٹوریج، SMD ورکشاپ کی زندگی کو کنٹرول کرنے کا مقصد ہے، ESD محفوظ خشک کابینہ ایک مؤثر اسٹوریج حل فراہم کرتی ہے، ESD محفوظ خشک کابینہ کی کارکردگی SMD اسٹوریج کے اثر کا تعین کرتی ہے، ایک پیشہ ور ESD محفوظ خشک کابینہ کو کم نمی، antistatic اور تیزی سے dehumidifying حاصل کرنا چاہئے۔ افعال.
ایس ایم ڈی کی سطح نمی کی مطلوبہ سطح کا تعین کرتی ہے۔ موجودہ SMD کی سطح میں، عام طور پر استعمال ہونے والی سٹوریج نمی 20%، 10% اور 5% RH ہے۔
آب و ہوا کا سمور® ESD محفوظ خشک الماریاں سوئٹزرلینڈ سے درآمد شدہ درجہ حرارت کو اپناتی ہیں۔ اور RH سینسر، خرابی +/-2%RH ہے، اعلی صحت سے متعلق اور اعلی استحکام کے ساتھ، نمی ایڈجسٹ ہے، ہوا کی تنگی بہترین ہے۔

ESD محفوظ خشک کابینہ کی درخواست

ESD محفوظ خشک الماریاں الیکٹرانک/سیمک کنڈکٹر مینوفیکچرنگ انڈسٹری میں ضروری ہیں، یہ اس کے لیے بہترین سٹوریج حل ہے:
پی سی بی اسمبلی، آئی سی چپس، ایل ای ڈی، ایس ایم ڈی، ایس ایم ٹی، ٹیپ اور ریل، پرنٹ شدہ وائرنگ بورڈز (پی ڈبلیو بی)، پولیمائیڈ فلم، فیڈر۔
â» Capacitors، سرامک پارٹس، کنیکٹر، سوئچز، ویلڈنگ بار۔
â» MSL اجزاء جو جزوی طور پر جمع کیے گئے ہیں۔
â» نمی جذب کرنے والے مواد، جیسے ایپوکسی، رال، چپکنے والی چیزیں۔

مزید برآں، کلین رومز میں حفظان صحت کے بہت سخت تقاضے ہوتے ہیں، معیاری ماڈلز مماثل نہیں ہوتے، کلائمیٹسٹ سمور® سٹینلیس سٹیل (SS) ڈرائی کیبنٹ اور سٹینلیس سٹیل (SS) نائٹروجن کیبنٹ بھی فراہم کرتا ہے، دونوں کو کسٹمرز کے مخصوص مطالبات کے مطابق اپنی مرضی کے مطابق بنایا گیا ہے۔

<10%RH سیریز dehumidifying رفتار:

دروازہ 30 سیکنڈ میں کھولیں اور پھر بند کر دیں، نمی 30 منٹ کے اندر <10%RH پر بحال ہو جائے گی، نیچے کی وکر دیکھیں: (ماحول 25 ڈگری سینٹی گریڈ، نمی 60% RH)

الیکٹرانک اجزاء کو ذخیرہ کرنے کے عام طریقے کیا ہیں؟

1. نمی رکاوٹ بیگ
âطریقہ: نمی کے حساس اجزاء کو سیل بند نمی بیریئر بیگز میں پیک کیا جاتا ہے، جس کے اندر desiccants اور نمی کے اشارے کار (HIC) ہوتے ہیں، صارفین گاڑی پر نقطوں کے رنگ کی تبدیلی کو چیک کرکے سیل شدہ پیکجوں میں محیط نمی کی نشاندہی کرتے ہیں۔
âنقصان: نمی بیریئر بیگ + نمی انڈیکیٹر کاریں + ڈیسکینٹ + دستی کام = استعمال کی اشیاء، رساو کا خطرہ، زیادہ قیمت۔

2. نائٹروجن کیبنٹس
â طریقہ: نمی کے حساس اجزاء کو نائٹروجن صاف کرنے والی الماریوں یا کمپریسڈ ہوا میں ذخیرہ کیا جاتا ہے تاکہ کم نمی کو پورا کیا جاسکے۔
âنقصان: نائٹروجن بھرنا = مسلسل N2 کی کھپت، زیادہ قیمت۔

3.ESD محفوظ آٹو خشک کابینہ
â طریقہ: نمی کے حساس اجزاء کو ESD محفوظ آٹو ڈرائی کیبنٹ میں رکھا جاتا ہے، بس پلگ ان کریں، مشین خود بخود کام کرے گی، اور بہت کم نمی تک پہنچ جائے گی۔
â فوائد: کوئی استعمال کی اشیاء، کوئی دستی کام، کوئی نائٹروجن کی کھپت، ماحولیاتی، صرف تھوڑی سی بجلی کی ضرورت ہے۔
مندرجہ بالا موازنہ سے، ESD محفوظ خشک الماریاں آپ کو اعلی کارکردگی اور کم لاگت لاتی ہیں، یہ طویل مدت میں سب سے زیادہ سرمایہ کاری مؤثر آپشن ہے۔

ہم ذیل کی صنعتوں کو ESD محفوظ خشک کابینہ کے حل فراہم کرتے ہیں:

ESD محفوظ خشک کابینہ کے فوائد

ESD محفوظ آٹو ڈرائی کیبنٹ اور نائٹروجن کیبنٹ میں کیا فرق ہے؟

1. کام کرنے کا اصول
ESD محفوظ آٹو ڈرائی کیبنٹ جسمانی نمی جذب کرنے والی مشین کا استعمال کرتی ہے، بنیادی حصہ خشک یونٹ ہے، خشک یونٹ نمی کو جذب کرنے اور ختم کرنے والی گردش کے عمل کو خود بخود ایڈجسٹ کرتا ہے، آپ کے انتخاب کے لیے مختلف RH رینجز ہیں، جیسے 20-60%RH/10-20 %RH/<10%RH/<5%RH/<3%RH، یہ آپ کے مخصوص مطالبات پر منحصر ہے۔
ESD سیف آٹو ڈرائی کیبنٹ N2 گیس پرج کا استعمال کرتی ہے، N2 گیس بھری ہوئی اندرونی ہوا کو باہر دھکیلتی ہے، پھر RH کو سیٹنگ ویلیو سے نیچے لے جاتا ہے، کنٹرول کے لیے نائٹروجن کیبنٹ پر N2 فلو میٹر، مقناطیسی والو اور N2 ماڈیول لیس ہوتا ہے۔ مقصد، نمی 1-60% RH ایڈجسٹ ہے، لیکن اسے مسلسل N2 سپلائی کی ضرورت ہے، قیمت زیادہ ہے۔

2. Dehumidifying رفتار
نائٹروجن کیبنٹ ڈیہومیڈیفائی کرنے کی رفتار ESD محفوظ آٹو ڈرائی کیبنٹ سے زیادہ تیز ہوتی ہے، جب N2 کابینہ میں داخل ہوتا ہے تو اندرونی RH کئی منٹوں میں 1% RH تک پہنچ سکتا ہے، تاہم، الیکٹرانک ڈرائی کیبنٹ کو RH جذب کرنے اور تھکا دینے والے عمل کا تجربہ کرنا پڑتا ہے، یہ آہستہ ہوتا ہے، عام طور پر 10-30 منٹ کے اندر، مخصوص RH رینج پر منحصر ہوتا ہے۔

3. درخواست
اگر پروڈکٹس صرف نمی سے حساس ہیں تو ESD سیف آٹو ڈرائی کیبنٹ بہترین انتخاب ہیں، اگر پروڈکٹس نمی کے لیے حساس اور آکسیجن حساس ہیں، جیسے کاپر، کرسٹل، سلور، تو N2 کیبنٹ بہتر ہے۔

ESD محفوظ خشک الماریوں کے بارے میں مزید تفصیلات کے لیے، براہ کرم ہماری ویب سائٹ www.climatestsymor.com ملاحظہ کریں یا براہ راست sales@climatestsymor.com پر ای میلز بھیجیں، ہم آپ کو جلد از جلد واپس پہنچائیں گے، ممکنہ تعاون کے لیے خوش آمدید۔
